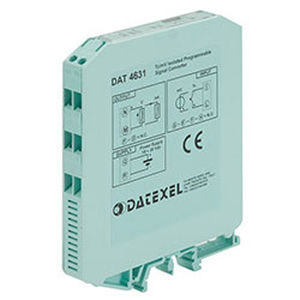

Convertisseur de signal DAT4631-D

tension / courantrépartiteurà double isolation

Le doubleur/convertisseur isolé DAT 4631 D est capable de mesurer des signaux de tension et de courant. En fonction de la programmation, les valeurs mesurées sont converti en un signal de courant ou de tension. L'appareil garantit une grande précision et des performances stables en fonction du temps et de la température. La programmation s'effectue par le dip-switch situé dans la fenêtre sur le côté du boîtier. A l'aide de dip-switchs, il est possible de sélectionner l'entrée et le type et la plage et le type de sortie sans recalibrer l'appareil. De plus, l'utilisateur peut programmer tous les paramètres de l'appareil pour ses propres besoins à l'aide d'un ordinateur personnel. Il est possible de configurer les deux signaux de sortie avec des réglages indépendants, soit par PC, soit par dip-switch. Les bornes du signal courant côté entrée ne doivent être raccordées qu'à la boucle de courant active. L'isolation galvanique de 1500 Vac sur toutes les voies (entrée, sorties et alimentation) élimine les effets de toutes les boucles de mise à la terre éventuellement existantes et permet à l'appareil d'être mis à la terre l'utilisation du convertisseur dans des conditions environnementales difficiles que l'on trouve dans les applications industrielles. Le DAT 4631 D est conforme à la Directive UL 61010-1 pour le marché américain et à la Directive CSA C22.2 No 61010-1 pour le marché canadien. Il est logé dans un boîtier plastique de 12,5 mm d'épaisseur adapté au montage sur rail DIN selon les normes EN-50022 et EN-50035.
