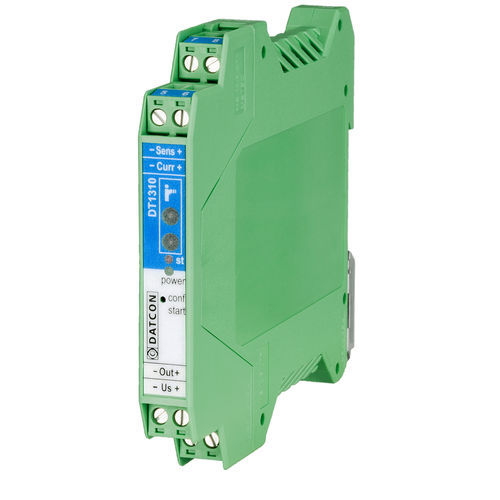

Transmetteur de résistance DT1310 series

Le transmetteur de température / résistance DT1310 ... à sécurité intrinsèque assure la transmission et la conversion des signaux entre un capteur Pt100 / Pt500 / Pt1000 ou une résistance / un potentiomètre, - fonctionne dans une zone potentiellement explosive (zone 0, zone 1) - et l'unité de transmission des signaux - fonctionne dans une zone sûre. Le transmetteur est doté d'une isolation complète à trois voies : les circuits d'entrée, de sortie et d'alimentation sont isolés grâce à un transformateur planaire de pointe. Le signal de sortie peut être de 0-20 mA, 4-20 mA, 0-10 V, 2-10 V. Les capteurs Pt100 / Pt500 / Pt1000 / résistance / potentiomètre peuvent être connectés à l'entrée avec 2 / 3 ou 4 fils. Le module permet une configuration complète des variables d'entrée du capteur et des sorties du signal de processus. Certaines des options de configuration sont : le type de capteur, la plage de résistance, l'échelle de sortie du signal, le mode de mesure à 2 / 3 ou 4 fils, le filtrage du signal, l'ajustement de la courbe du capteur calibré, etc. Le logiciel de configuration est capable de stocker tous les paramètres pour les reconfigurations futures. Les paramètres de configuration sont téléchargés du PC vers le DT1310 ... par transmission sans fil. Datcon fournit une interface USB-IR à faible coût à cette fin, ainsi qu'un logiciel de configuration gratuit. Les indicateurs LED en face avant facilitent le dépannage. La précision globale de la pleine échelle du module est < 0,1% et le coefficient de température est < 50 ppm / °C. La plage de tension d'alimentation est de 19-35 VDC, le transmetteur est donc insensible à la variation de la tension d'alimentation. La plage de température ambiante du transmetteur est de -20°C à +50°C. Le module peut être monté sur un rail DIN standard de 35 mm et dispose également de bornes enfichables clavetées pour un câblage facile et sûr.
