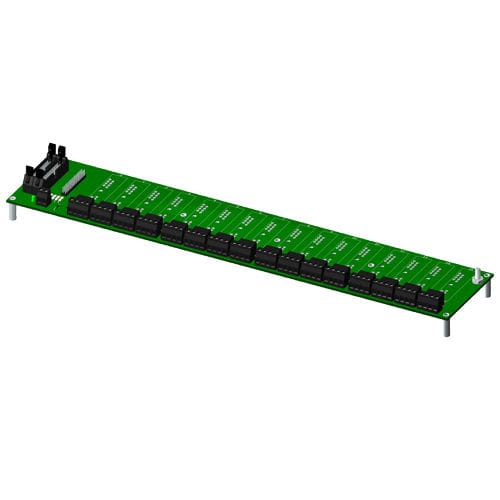

Fond de panier pour module E/S SCM series

Le panneau arrière peut recevoir n'importe quel module analogique SCM5B dans n'importe quel mélange. Il peut être monté sur un rack métallique de 19 pouces. Le SCMPB01 possède des canaux de signaux d'E/S analogiques non adressables, ce qui permet à chaque module de disposer de son propre bus analogique. Le commutateur de sortie du module est toujours activé lorsque l'on utilise ce panneau arrière et les seize sorties du module sont simultanément accessibles aux cartes d'acquisition de données à grande vitesse (ADC). Un ensemble de ponts inter-canaux permet de connecter la sortie d'un module d'entrée à l'entrée d'un module de sortie, offrant ainsi deux niveaux d'isolation. A un capteur de température est monté sur chaque canal afin d'assurer la compensation de la soudure froide pour les modules d'entrée à thermocouple. Les connexions sur le terrain sont terminées par quatre bornes à vis à chaque emplacement de module. Utiliser le câble d'interface système SCM pour la connexion au système hôte.
