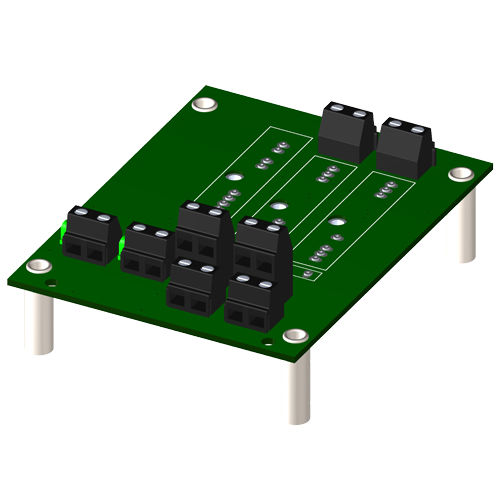

Fond de panier pour module E/S 8BP02

2 canaux

Les panneaux arrière 8BP02, 04, 08 et 16 peuvent accepter n'importe quel module d'E/S analogique 8B dans n'importe quel mélange et peuvent être montés sur le rack métallique 19 pouces SCMXRK-002. Les canaux de signaux d'E/S analogiques fournissent à chaque module son propre bus analogique. Toutes les sorties du module sont simultanément accessibles aux cartes d'acquisition de données à grande vitesse (ADC). Un capteur de température est monté sur chaque canal afin d'assurer la compensation de la soudure froide pour les modules à entrée thermocouple (voir figure 1. pour le schéma). Les connexions sur le terrain sont terminées par quatre bornes à vis à chaque emplacement de module. Utiliser le câble d'interface système SCMXCA006-XX pour la connexion au système hôte.
