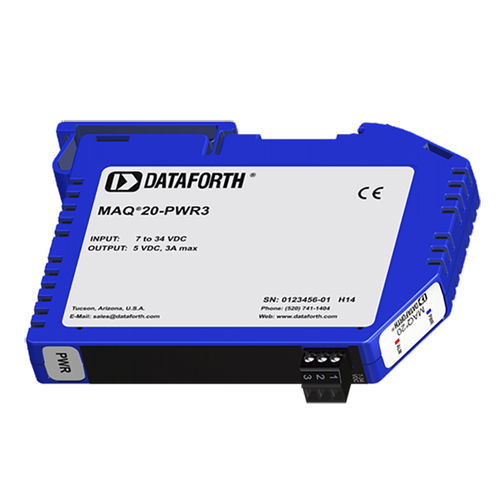

Module d'alimentation d'E/S mode boost MAQ20-PWR3

multicanaux

Le système MAQ20 est composé de modules d'entrée et de sortie programmables, multicanaux, de conditionnement de signaux et de modules de communication montés sur rail DIN. L'alimentation du système est connectée au module de communication, qui alimente à son tour les modules d'E/S. Les modules de communication fournissent 5VDC jusqu'à 3A à travers l'épine dorsale du système, ce qui est plus que suffisant pour la plupart des systèmes typiques (les modules d'entrée standard consomment 150mW). Cependant, certains modèles d'E/S du MAQ20 fournissent des quantités importantes d'énergie aux dispositifs d'E/S de terrain, et lorsque plusieurs d'entre eux sont utilisés dans un seul système, les exigences en matière d'alimentation peuvent dépasser la puissance de sortie du module de communication. Pour répondre à ces besoins de consommation élevés, un ou plusieurs modules d'alimentation à partage de charge MAQ20 (MAQ20-PWR3) peuvent être installés dans n'importe quel emplacement de module d'E/S sur une seule épine dorsale pour fournir la puissance supplémentaire nécessaire. Le module d'alimentation à répartition de charge offre des avantages considérables par rapport à la concurrence. Il contient des circuits avancés qui répartissent activement la charge du module d'E/S entre le module de communication MAQ20 et les autres modules d'alimentation à répartition de charge. Dataforth a conçu des circuits de puissance inverse, de surcharge et d'absorption des transitoires dans les modules d'alimentation à répartition de charge et de communication afin de garantir la protection du système en cas de défaillance. En outre, il s'agit d'un module remplaçable à chaud. Bien que sa fonction première soit de fournir une alimentation supplémentaire à un système dans lequel les modules E/S demandent plus de puissance que le module de communication ne peut en fournir, le module d'alimentation Load Share peut également être utilisé pour fournir une alimentation redondante pour des charges inférieures à 3A (15W), améliorant ainsi la fiabilité du système.
