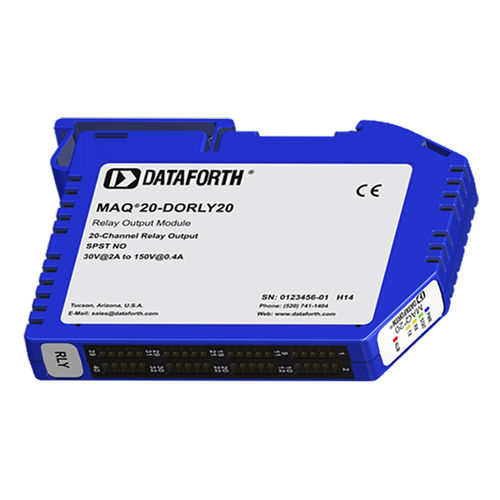

Module de sortie discrète avec sortie relais MAQ20-DORLY20

analogique8 sorties relaisd'automatisation

Le module MAQ20-DORLY20 possède 20 canaux de sortie relais à verrouillage SPST isolés qui peuvent commuter entre 2A à 30V et 0,4A à 150V. Chaque canal est doté d'un système de lecture de l'état du contact pour vérifier l'état physique de la sortie. Les relais peuvent être contrôlés individuellement ou par blocs et ont des états de sortie par défaut configurables par l'utilisateur qui sont définis à la mise sous tension, à la perte de puissance et à la réinitialisation du module pour assurer un fonctionnement à sécurité intégrée pour les applications critiques. Le contrôle de l'état des relais peut être défini par l'utilisateur comme logique standard ou inversée. Les sorties de terrain isolées sont conçues pour les environnements industriels difficiles et ont des temps de commutation rapides. Les fonctions de sortie avancées SPDT, DPDT, matrice à points de croisement 4x5, multiplexeur différentiel à 8 canaux, multiplexeur 20:1 et mode nul sont configurées avec le câblage du bornier de champ externe et contrôlées par les commandes du module. Les connexions de sortie sur le terrain sont réalisées à l'aide de blocs de jonction à cage à ressort haute densité. L'alimentation de réserve est stockée et utilisée pour un arrêt prévisible vers des états de relais définis par l'utilisateur en cas de perte d'alimentation du module. L'isolation entre la sortie et le bus est de 1500Vrms et chaque canal individuel est protégé jusqu'à 150Vrms de surcharge continue en cas d'erreurs de câblage involontaires. l'isolation canal à canal de 150Vrms permet au module de contrôler des équipements avec ou sans masse de signal commune ou différents équipements avec des potentiels de référence multiples. Le nombre élevé de voies dans un module étroit offre une fonctionnalité exceptionnelle tout en préservant un espace de montage précieux. La haute densité minimise le coût par canal, ce qui permet d'obtenir des solutions de contrôle économiques.
