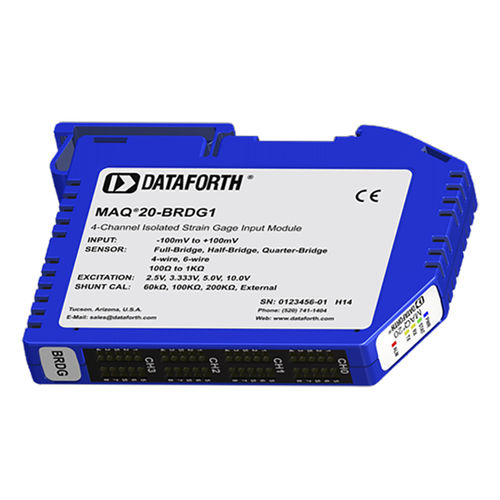

Module de traitement de signal entrées analogiques MAQ20-BRDG1

pour jauge de contraintesur rail DIN

Le module d'entrée pour jauges de contrainte MAQ20 offre 4 canaux d'entrée et peut s'interfacer avec des capteurs à pont complet, demi-pont et quart de pont en utilisant des connexions à 4 fils ou à 6 fils. Tous les canaux sont configurables individuellement pour la gamme, les alarmes et le calcul de la moyenne afin de répondre aux applications les plus exigeantes. En outre, le taux d'échantillonnage, la résolution, la bande passante, la tension d'excitation et l'étalonnage du shunt sont des paramètres réglables par l'utilisateur. Les signaux d'entrée sont échantillonnés simultanément et le mode rafale peut être utilisé pour capturer des événements rapides. Les alarmes haute, basse, haute-haute et basse-faible fournissent des fonctions essentielles de surveillance et d'avertissement pour garantir un flux de processus optimal et des applications à sécurité intégrée. Le filtrage passe-bas matériel de chaque canal permet de rejeter les fréquences indésirables. Les connexions d'E/S de terrain sont réalisées par l'intermédiaire de borniers à cage à ressort dont les positions sont prévues pour la terminaison des blindages de câblage. L'isolation entrée-bus est de 1500Vrms et chaque canal individuel est protégé jusqu'à 30Vrms de surcharge continue en cas d'erreurs de câblage involontaires. Les canaux surchargés n'affectent pas les autres canaux du module, ce qui préserve l'intégrité des données.
