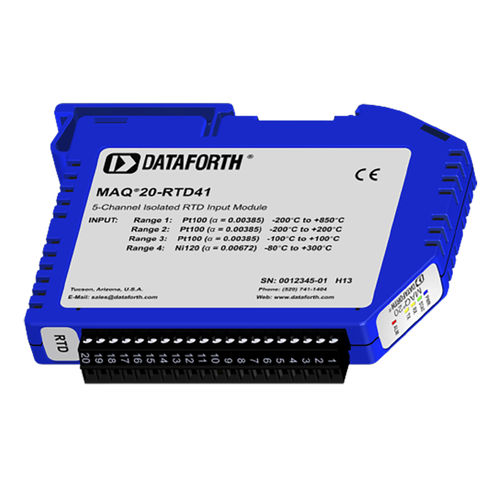

Module de traitement de signal entrées analogiques MAQ20-RTD41

pour RTDsur rail DIN4 fils

Deux modules d'entrée de résistance MAQ20 sont proposés. L'un s'interface avec les capteurs à 3 fils et dispose de 6 canaux d'entrée ; l'autre s'interface avec les capteurs à 4 fils et dispose de 5 canaux d'entrée. Le module 3 fils s'interface avec 3 types de capteurs : rTD 100Ù Pt et 120Ù Ni, et potentiomètres ; le module 4 fils s'interface avec des RTD 100Ù Pt et 120Ù Ni. Des sources de courant de précision et de faible amplitude sont utilisées pour minimiser l'auto-échauffement du capteur et annuler les erreurs de résistance des fils lors de l'utilisation de capteurs à 3 fils. Tous les canaux sont configurables individuellement pour le capteur, la gamme, les alarmes et le calcul de la moyenne afin de répondre aux applications les plus exigeantes. Les alarmes haute, basse, haute-haute et basse-basse fournissent des fonctions essentielles de surveillance et d'avertissement pour garantir un flux de processus optimal et des applications à sécurité intégrée. Le filtrage passe-bas matériel de chaque canal permet de rejeter les fréquences de ligne de 50 et 60 Hz. Les connexions d'E/S de terrain sont réalisées par l'intermédiaire d'un bornier enfichable dont les emplacements sont prévus pour la terminaison des blindages de câblage. L'isolation entre l'entrée et le bus est de 1500Vrms et chaque canal individuel est protégé jusqu'à 240Vrms de surcharge continue en cas d'erreurs de câblage involontaires. Les canaux surchargés n'affectent pas les autres canaux du module, ce qui préserve l'intégrité des données.
