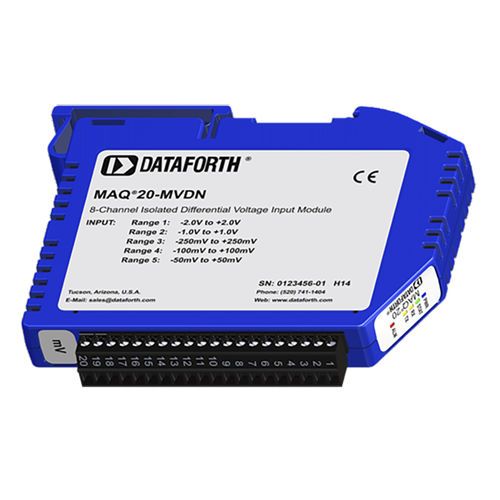

Module de traitement de signal entrées analogiques MAQ20-MVDN

de tensionsur rail DINen mV

Les modules d'entrée analogique de tension et de courant MAQ20 s'interfacent avec une large gamme de capteurs et d'équipements en volts, millivolts et milliampères utilisés dans les applications industrielles et de test et mesure. Ils offrent une entrée différentielle à 8 canaux ou une entrée asymétrique à 16 canaux pour une mesure précise des signaux de tension et de courant. Tous les canaux sont configurables individuellement pour la gamme, les limites d'alarme et le calcul de la moyenne afin de répondre aux applications les plus exigeantes. Les alarmes haute, basse, haute-haute et basse-basse fournissent des fonctions essentielles de surveillance et d'avertissement pour assurer un flux de processus optimal et un fonctionnement à sécurité intégrée. Le filtrage passe-bas matériel de chaque canal permet de rejeter les fréquences de ligne de 50 et 60 Hz. Les connexions d'E/S de terrain sont réalisées par l'intermédiaire d'un bornier enfichable avec quatre positions prévues pour la terminaison des blindages de câblage. L'isolation entrée-bus est de 1500Vrms et chaque canal individuel est protégé jusqu'à 240Vrms de surcharge continue en cas d'erreurs de câblage involontaires. Les canaux surchargés n'affectent pas les autres canaux du module, ce qui préserve l'intégrité des données. Les canaux d'un module peuvent être activés sélectivement pour le balayage. Tous les canaux sont activés par défaut ; toutefois, les canaux non utilisés peuvent être désactivés pour augmenter le taux d'échantillonnage des canaux activés. Les plages d'entrée peuvent être sélectionnées pour chaque canal. Les modules MAQ20-MVDN, -VDN et -VSN ont cinq plages d'entrée sélectionnables par l'utilisateur ; les modules MAQ20- IDN et -ISN en ont deux. Le dépassement et le sous-dépassement jusqu'à 2 % des valeurs d'entrée spécifiées sont autorisés, et la précision est garantie à ±f.s.
