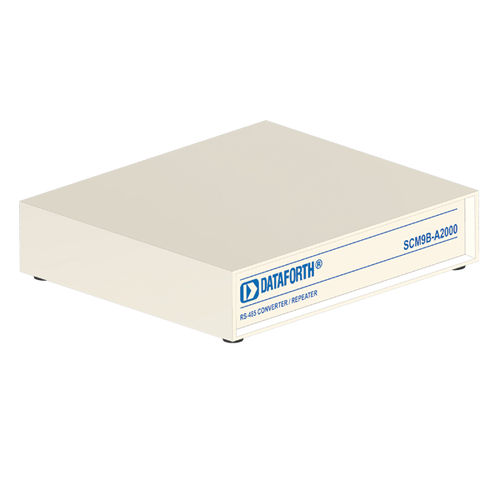

Convertisseur de signal répéteur SCM9B-A2000

RS-232RS485

Les boîtiers de conversion des séries A1000 et A2000 convertissent les niveaux de signaux de communication RS-232 en signaux électriques corrects requis par la norme RS-485. La norme de communication RS-485 est recommandée lorsque de nombreux modules SCM9B, ou d'autres dispositifs adressables, doivent être connectés à un ordinateur hôte sur de longues distances. Les convertisseurs A1000 et A2000 permettent des longueurs de bus de communication allant jusqu'à 4 000 pieds et des débits de données allant jusqu'à 115 kbps en utilisant une paire de fils torsadés. La norme RS-485 autorise les données bidirectionnelles sur la même paire de fils. Par conséquent, un moyen d'arbitrer la direction des données est nécessaire. L'A1000 et l'A2000 contrôlent automatiquement la direction du bus sans signaux externes de prise de contrôle de la part de l'hôte. Le logiciel hôte écrit pour le RS-232 semi-duplex peut être utilisé sans modification, le contrôle du bus RS-485 est complètement transparent pour l'utilisateur. L'A1000 et l'A2000 peuvent également fonctionner comme répéteurs pour le RS-485. Les répéteurs sont nécessaires pour augmenter la longueur des bus de communication ou pour permettre à plus de 32 appareils RS-485 d'être connectés à un bus de communication. Un répéteur ne fait que réamplifier, ou amplifier, les signaux RS-485 existants transmis sur de longues distances.
