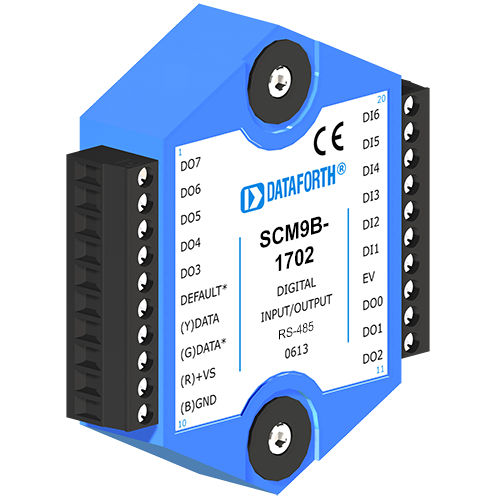

Module de traitement de signal capteur à PC SCM9B-1702

à entrées numériquessorties numériques

L'interface d'E/S numérique SCM9B-H1750/H1770 est conçue pour étendre la capacité d'E/S à distance des modules de la série SCM9B-1700. Les commandes sont communiquées sur des liaisons RS-232 ou RS-485 à partir de n'importe quel port d'E/S série standard d'un ordinateur ou d'un modem. Le jeu de commandes pour les cartes de la série H1700 est identique à celui des modules de la série 1700. La carte H1750 est conçue pour s'interfacer directement avec un rack de relais à semi-conducteurs à 16 ou 24 canaux (numéros de pièces Dataforth SCMD-PB16 ou SCMD-PB24). Le H1770 se connecte à un maximum de quatre racks à 16 canaux (SCMD-PB16). Comme pour les modules SCM9B, jusqu'à 124 cartes peuvent être connectées en utilisant les communications RS-485 et les répéteurs SCM9B-A1000. Les canaux d'E/S peuvent être configurés pour être des entrées ou des sorties dans n'importe quelle combinaison désignée par l'utilisateur. La configuration des entrées/sorties peut être modifiée à tout moment par le port de communication. Les affectations d'E/S sont sauvegardées dans une mémoire non volatile et sont automatiquement chargées lorsque l'unité est mise sous tension. Toutes les cartes sont fournies avec des connecteurs à vis ou des connecteurs à ruban et du matériel de montage imperdable.
