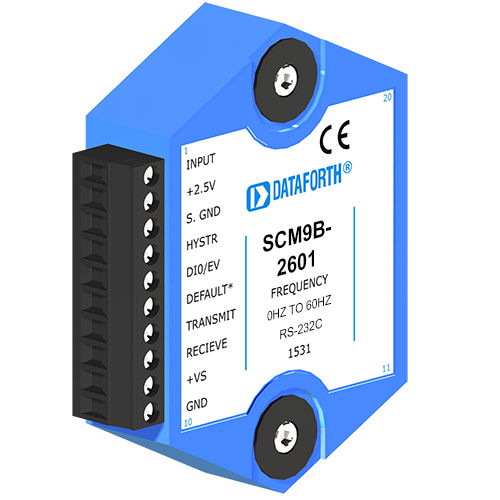

Module de traitement de signal d'entrée SCM9B-2601

de fréquencecapteur à PC

Les modules capteur-ordinateur SCM9B-1000/2000 constituent une famille de solutions complètes conçues pour les systèmes d'acquisition de données basés sur des ordinateurs personnels et d'autres équipements à base de processeur dotés de ports d'E/S série standard. Les modules convertissent les signaux d'entrée analogiques en unités d'ingénierie et les transmettent au format ASCII à tout hôte doté de ports RS-485 ou RS-232C standard. Ces modules peuvent mesurer la température, la pression, la tension, le courant et divers types de signaux numériques. Les modules permettent une connexion directe à une grande variété de capteurs et assurent le conditionnement, la mise à l'échelle, la linéarisation et la conversion des signaux en unités d'ingénierie. Chaque module fournit également des lignes d'E/S numériques pour contrôler les dispositifs par le biais de relais à semi-conducteurs ou de signaux TTL. Ces lignes d'E/S numériques, ainsi que la capacité intégrée de réglage des limites, fournissent des sorties d'alarme et de contrôle. Les modules ne contiennent pas de pots ou de commutateurs à régler. Les caractéristiques telles que l'adresse, le débit de données, la parité, les alarmes, l'écho, etc. peuvent être sélectionnées à l'aide de simples commandes sur le port de communication, sans qu'il soit nécessaire d'accéder au module. Les sélections sont stockées dans une EEPROM non volatile qui conserve les données même après la coupure de l'alimentation.
