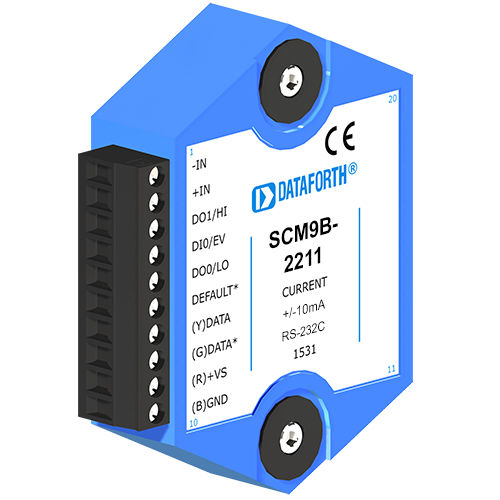

Module de traitement de signal capteur à PC SCM9B-2211

entrées analogiquesde courant

Les modules capteur-ordinateur SCM9B-1000/2000 constituent une famille de solutions complètes conçues pour les systèmes d'acquisition de données basés sur des ordinateurs personnels et d'autres équipements à base de processeur dotés de ports d'E/S série standard. Les modules convertissent les signaux d'entrée analogiques en unités d'ingénierie et les transmettent au format ASCII à tout hôte doté de ports RS-485 ou RS-232C standard. Ces modules peuvent mesurer la température, la pression, la tension, le courant et divers types de signaux numériques. Les modules permettent une connexion directe à une grande variété de capteurs et assurent le conditionnement, la mise à l'échelle, la linéarisation et la conversion des signaux en unités d'ingénierie. Chaque module fournit également des lignes d'E/S numériques permettant de contrôler des dispositifs par le biais de relais à semi-conducteurs ou de signaux TTL. Ces lignes d'E/S numériques ainsi que la capacité de réglage des limites intégrée fournissent des sorties d'alarme et de contrôle. Les modules ne contiennent pas de pots ou de commutateurs à régler. Les caractéristiques telles que l'adresse, le débit de données, la parité, les alarmes, l'écho, etc. peuvent être sélectionnées à l'aide de simples commandes sur le port de communication, sans qu'il soit nécessaire d'accéder au module. Les sélections sont stockées dans une EEPROM non volatile qui conserve les données même après la coupure de l'alimentation. La série 2000 est une version améliorée de la série 1000 d'interfaces de capteurs. La série 2000 permet à l'utilisateur de mettre à l'échelle les données de sortie dans toutes les unités techniques souhaitées. La série 2000 permet également de programmer des fonctions de transfert non linéaires. Cette fonction peut être utilisée pour linéariser des capteurs non standard ou pour fournir des sorties en unités techniques qui sont des fonctions non linéaires de l'entrée.
