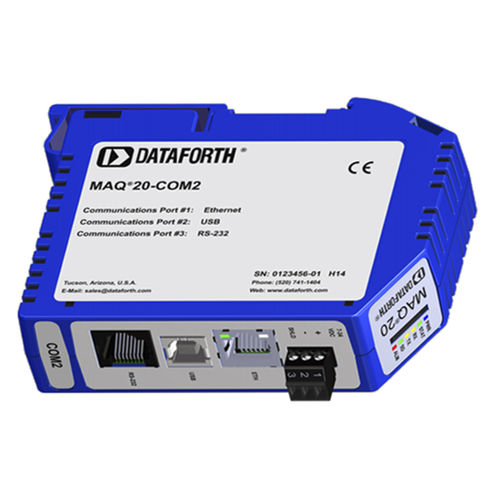

Module de communication Ethernet MAQ20-COM2

USBRS-232Modbus RTU

Le module de communication MAQ20 est proposé en deux modèles et assure la connexion entre un ordinateur hôte et un système d'acquisition de données MAQ®20. Le MAQ20-COM4 communique via Ethernet, USB ou RS-485 ; le MAQ20-COM2 utilise Ethernet, USB ou RS-232. Les communications Ethernet utilisent le protocole Modbus TCP et les communications USB sont basées sur le protocole Modbus RTU, que les communications RS-485 et RS-232 utilisent également. Les communications série sur RS-485 peuvent être soit à 2 fils, soit à 4 fils. Lors de l'utilisation de l'interface Ethernet, jusqu'à quatre connexions simultanées sont prises en charge et chaque socket peut traiter jusqu'à quatre transactions Modbus TCP simultanées. Les communications série sur RS-232 ou RS-485 peuvent être exécutées à des débits en bauds aussi rapides que 921,6 kbps. Une caractéristique très utile du système MAQ20 est la possibilité de stocker localement les données acquises en vue d'une analyse ultérieure. Cette fonction est assurée par la carte mémoire micro-SD de 4 Go, facilement accessible et amovible, qui se trouve dans le module MAQ20-COMx et qui peut être utilisée pour enregistrer les données acquises à partir de tous les modules d'entrée. Chaque module MAQ20-COMx peut s'interfacer avec jusqu'à 24 modules d'E/S dans n'importe quelle combinaison, ce qui permet un nombre élevé de canaux et une grande flexibilité dans la configuration du système. Pour alimenter le système, une source d'alimentation 7-34VDC est connectée au module de communication. Des alimentations régulées et protégées à l'intérieur du module alimentent ensuite les circuits internes et tous les modules d'E/S du système. Lorsque de nombreux modules d'E/S de forte puissance sont utilisés dans un système, les modules d'alimentation d'appoint à répartition de charge MAQ20-PWR3 peuvent être installés dans les emplacements standard des modules d'E/S afin de fournir la puissance supplémentaire nécessaire.
