Module de traitement de signal d'entrée DSCA81-01

de tensionde courantsur rail DIN

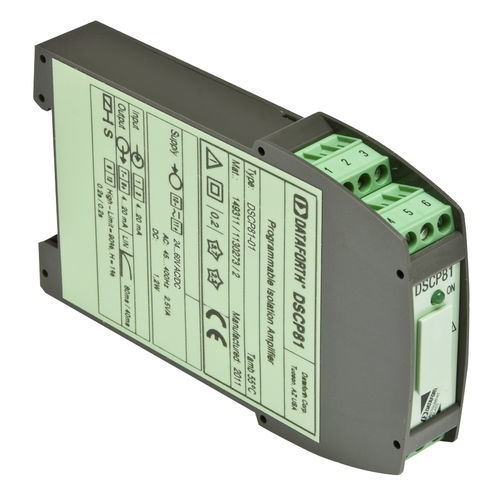

Chaque conditionneur de signal isolé DSCP81 est conçu pour mesurer des tensions jusqu'à ±1000VDC et des courants jusqu'à ±100mA. Le type d'entrée, la plage de mesure et d'autres caractéristiques sont configurables par logiciel. Un PC avec un port série RS-232C, les câbles d'interface DSCX-787 et DSCX-587, et le logiciel de configuration DSCX-557 sont nécessaires pour programmer le DSCP81. Le DSCP81 peut s'interfacer avec une entrée de courant ou de tension et fournir une sortie de courant ou de tension. Les caractéristiques du filtre d'entrée, les plages d'entrée et de sortie, la linéarisation du signal d'entrée, l'inversion du signal et le relais d'alarme optionnel sont tous configurables par l'utilisateur. Le signal d'entrée peut être linéarisé en utilisant jusqu'à 50 points d'interpolation. En option, l'utilisateur peut spécifier tous les paramètres configurables et demander une configuration d'usine. Deux modèles sont disponibles, offrant une large gamme de connexions d'alimentation : 24 à 60VDC/AC, et 85 à 230VDC/AC. Le logiciel de configuration du DSCX-557 permet d'interroger, d'imprimer et de sauvegarder les paramètres de configuration, d'afficher la valeur de la mesure d'entrée et d'afficher les points de la table d'interpolation.
