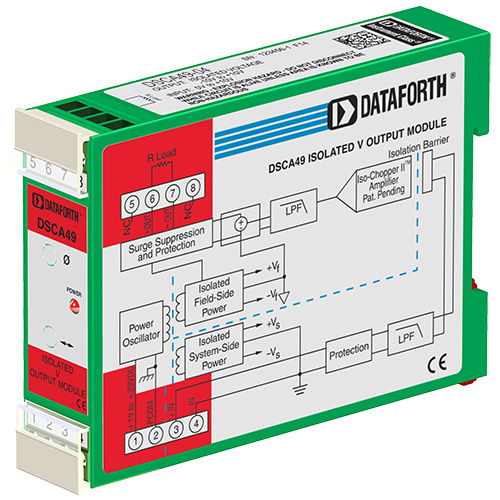

Module de traitement de signal de sortie DSCA49-04

de tensionisolésur rail DIN

Chaque module de sortie de tension DSCA49 fournit un seul canal de sortie analogique. Le signal d'entrée est tamponné, isolé, filtré et converti en une sortie de tension. Le filtrage du signal est réalisé avec un filtre à cinq pôles qui fournit une atténuation de 100 dB par décennie au-dessus de 1 kHz. Un pôle anti-repliement est situé du côté système de la barrière d'isolation, et les quatre autres pôles sont situés du côté champ. Après le filtrage initial côté système, le signal d'entrée est coupé par un circuit hacheur propriétaire. L'isolation est assurée par le couplage du transformateur, toujours en utilisant une technique propriétaire pour supprimer la transmission de pointes ou de surtensions en mode commun. Des circuits de sortie spéciaux assurent la protection contre la connexion accidentelle de tensions de ligne électrique jusqu'à 240 VCA et contre les événements transitoires tels que définis par ANSI/IEEE C37.90.1. Des circuits de protection sont également présents sur les bornes d'entrée de signal et d'alimentation pour se prémunir contre les événements transitoires et l'inversion de puissance. Les lignes de signal et d'alimentation sont fixées au module à l'aide de bornes à vis qui se trouvent dans des blocs de bornes enfichables pour faciliter l'assemblage et la reconfiguration du système.
