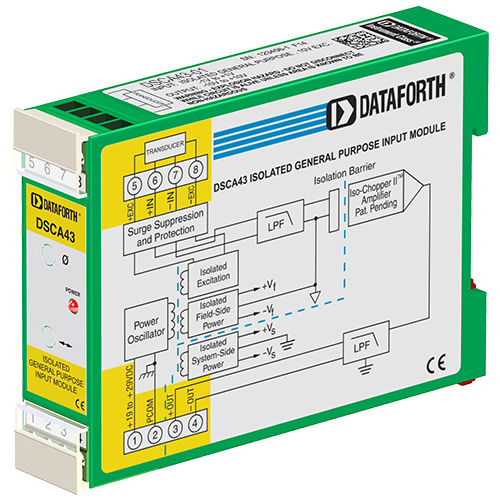

Module de traitement de signal d'entrée DSCA43-01

isolésur rail DINavec excitation CC

Chaque module d'entrée à usage général DSCA43 fournit un canal unique d'entrée de transducteur qui est filtré, isolé, amplifié et converti en une sortie de tension de haut niveau. Le filtrage du signal est réalisé à l'aide d'un filtre à cinq pôles optimisé pour la réponse en échelon. Un pôle anti-repliement est situé du côté champ de la barrière d'isolation, et les quatre autres pôles sont situés du côté système. Après le filtrage initial côté champ, le signal d'entrée est haché par un circuit hacheur propriétaire. L'isolation est assurée par le couplage du transformateur, toujours en utilisant une technique propriétaire pour supprimer la transmission de pointes ou de surtensions en mode commun. L'excitation du transducteur est assurée par une source stable de 10V à partir du module. Cette source est entièrement isolée, ce qui permet aux entrées de l'amplificateur de fonctionner sur toute la plage de la tension d'excitation. Cette caractéristique permet d'interfacer le module avec une grande variété de capteurs nécessitant une excitation. La sortie du module est soit en tension, soit en courant. Pour les modèles à sortie courant, une boucle d'alimentation dédiée est fournie à la borne 3 (+OUT) avec un retour de boucle situé à la borne 4 (-OUT). La charge côté système peut être flottante ou mise à la terre.
