Module de traitement de signal d'entrée DSCA42-02

de courantpour transmetteurisolé

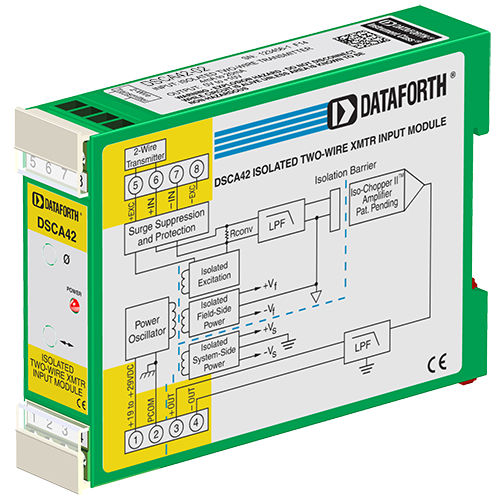

Chaque module d'interface de transmetteur 2 fils DSCA42 fournit un canal unique d'entrée de courant de processus de 4 à 20 mA qui est filtré, isolé, amplifié et converti en une sortie de tension de haut niveau. Une alimentation isolée de 24 V est fournie pour alimenter le transmetteur à 2 fils. Le filtrage du signal est réalisé à l'aide d'un filtre à cinq pôles optimisé pour la réponse en échelon. Un pôle anti-repliement est situé du côté champ de la barrière d'isolation, et les quatre autres pôles sont du côté système. Après le filtrage initial côté champ, le signal d'entrée est haché par un circuit hacheur propriétaire. L'isolation est assurée par le couplage du transformateur, toujours en utilisant une technique propriétaire pour supprimer la transmission de pointes ou de surtensions en mode commun. La sortie du module est soit en tension, soit en courant. Pour les modèles à sortie courant, une boucle d'alimentation dédiée est fournie à la borne 3 (+OUT), le retour de la boucle étant situé à la borne 4 (-OUT). La charge côté système peut être flottante ou mise à la terre. Des circuits d'entrée spéciaux assurent la protection contre la connexion accidentelle de tensions de lignes électriques jusqu'à 240 VCA et contre les événements transitoires tels que définis par ANSI/ IEEE C37.90.1. Des circuits de protection sont également présents sur les bornes de sortie des signaux et d'entrée de l'alimentation pour se prémunir contre les événements transitoires et l'inversion de l'alimentation. Les lignes de signal et d'alimentation sont fixées au module à l'aide de bornes à vis qui se trouvent dans des blocs de bornes enfichables pour faciliter l'assemblage et la reconfiguration du système.
