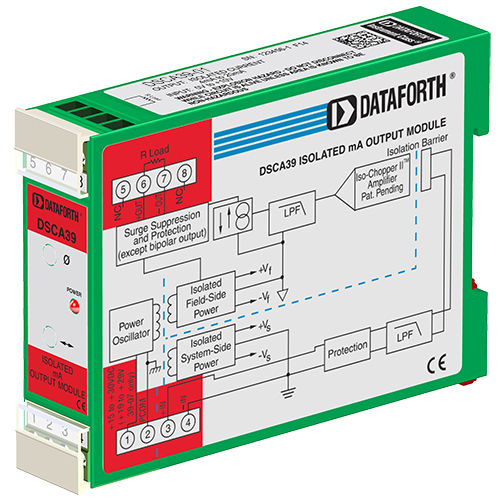

Module de traitement de signal de sortie DSCA39-01

de courantisolésur rail DIN

Chaque module de sortie de courant DSCA39 fournit un seul canal de sortie analogique. Le signal d'entrée est tamponné, isolé, filtré et converti en une sortie de courant unipolaire ou bipolaire. Le filtrage du signal est réalisé avec un filtre à cinq pôles qui fournit une atténuation de 100dB par décennie au-dessus de 1kHz. Un pôle anti-repliement est situé du côté système de la barrière d'isolation, et les quatre autres pôles sont situés du côté champ. Après le filtrage initial côté système, le signal d'entrée est coupé par un circuit hacheur propriétaire. L'isolation est assurée par le couplage du transformateur, en utilisant à nouveau une technique propriétaire pour supprimer la transmission de pointes ou de surtensions en mode commun. Des circuits de sortie spéciaux assurent la protection contre la connexion accidentelle de tensions de ligne électrique jusqu'à 240 VCA et contre les événements transitoires tels que définis par ANSI/IEEE C37.90.1. Des circuits de protection sont également présents sur les bornes d'entrée de signal et d'alimentation pour se prémunir contre les événements transitoires et l'inversion de puissance. Les lignes de signal et d'alimentation sont fixées au module à l'aide de bornes à vis qui se trouvent dans des blocs de bornes enfichables pour faciliter l'assemblage et la reconfiguration du système. Les modules présentent une excellente stabilité dans le temps et ne nécessitent pas de réétalonnage. Cependant, les réglages du zéro et de l'échelle sont ajustables jusqu'à ±5% pour répondre aux situations où un réglage fin est souhaité. Les réglages sont effectués à l'aide de potentiomètres situés sous l'étiquette du panneau avant et sont non interactifs pour une plus grande facilité d'utilisation.
