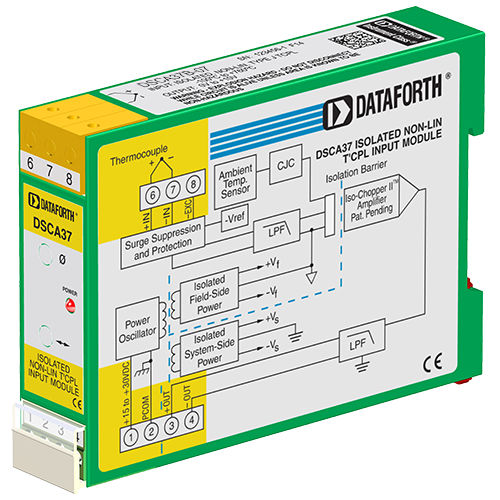

Module de traitement de signal d'entrée DSCA37B-07

pour thermocoupleisolésur rail DIN

Chaque module d'entrée thermocouple non linéarisé DSCA37 fournit un seul canal d'entrée thermocouple qui est filtré, isolé, amplifié et converti en une sortie de tension de haut niveau. Le filtrage du signal est réalisé avec un filtre à cinq pôles qui fournit 85 dB de réjection en mode normal à 60 Hz et 80 dB à 50 Hz. Un pôle anti-repliement est situé du côté champ de la barrière d'isolation, et les quatre autres pôles sont situés du côté système. Après le filtrage initial côté champ, le signal d'entrée est coupé par un circuit hacheur propriétaire. L'isolation est assurée par le couplage du transformateur, toujours en utilisant une technique propriétaire pour supprimer la transmission de pointes ou de surtensions en mode commun. Le DSCA37 peut s'interfacer avec huit types de thermocouple standard de l'industrie : J, K, T, E, R, S, B et N. Chaque module dispose d'une compensation de soudure froide pour corriger les thermocouples parasites formés par le fil du thermocouple et les bornes à vis d'entrée du module. La détection de thermocouple ouvert à l'échelle supérieure est assurée par un circuit interne. L'indication de baisse d'échelle peut être réalisée en installant une résistance de 47 MOhm, ±20% entre les bornes à vis 6 et 8 sur le bornier d'entrée.
