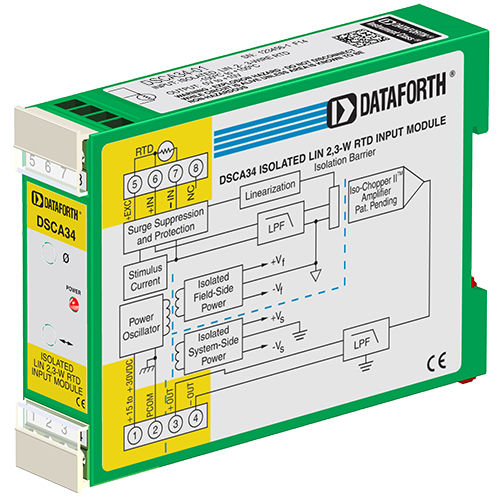

Module de traitement de signal d'entrée DSCA34-01

pour RTDisolé2 fils

Chaque module d'entrée RTD DSCA34 fournit un canal unique d'entrée RTD qui est filtré, isolé, amplifié, linéarisé et converti en une sortie de tension de haut niveau. Le filtrage du signal est réalisé avec un filtre à cinq pôles qui fournit 85dB de réjection en mode normal à 60Hz et 80dB à 50Hz. Un pôle anti-repliement est situé du côté champ de la barrière d'isolation, et les quatre autres pôles sont situés du côté système. Après le filtrage initial côté champ, le signal d'entrée est coupé par un circuit hacheur propriétaire. L'isolation est assurée par le couplage du transformateur, toujours en utilisant une technique propriétaire pour supprimer la transmission de pointes ou de surtensions en mode commun. L'excitation du RTD est fournie par le module à l'aide d'une source de courant de précision. La compensation de la ligne est réalisée en faisant correspondre deux chemins de courant, ce qui annule les effets de la résistance de la ligne. Le courant d'excitation est faible (environ 0,25 mA), ce qui minimise l'auto-échauffement du RTD. La sortie du module est soit en tension, soit en courant. Pour les modèles à sortie courant, une boucle d'alimentation dédiée est fournie à la borne 3 (+OUT), le retour de la boucle étant situé à la borne 4 (-OUT). La charge côté système peut être flottante ou mise à la terre. Des circuits d'entrée spéciaux assurent la protection contre la connexion accidentelle de tensions de lignes électriques jusqu'à 240 VCA et contre les événements transitoires tels que définis par la norme ANSI/ IEEE C37.90.1. Des circuits de protection sont également présents sur les bornes de sortie des signaux et d'entrée de l'alimentation pour se prémunir contre les événements transitoires et l'inversion de l'alimentation. Les lignes de signal et d'alimentation sont fixées au module à l'aide de bornes à vis qui se trouvent dans des blocs de bornes enfichables pour faciliter l'assemblage et la reconfiguration du système.
