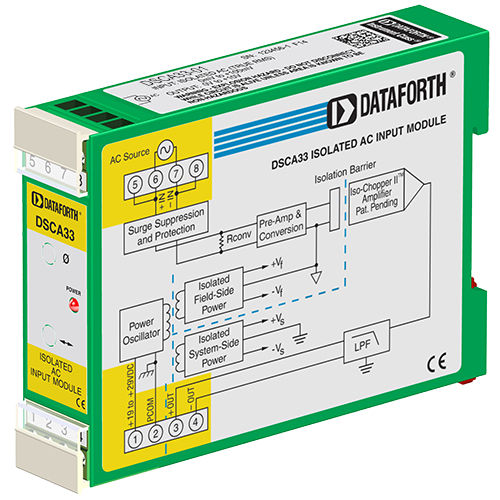

Module de traitement de signal d'entrée DSCA33-01

isolésur rail DINTrue RMS

Chaque module d'entrée DSCA33 True RMS fournit un seul canal d'entrée AC qui est converti en valeur DC True RMS, filtré, isolé, amplifié et converti en tension ou courant de sortie standard. Le signal d'entrée de tension ou de courant de champ est traité par un préamplificateur et un convertisseur RMS couplés en courant alternatif du côté champ de la barrière d'isolation. Le signal c.c. converti est ensuite filtré et haché par un circuit hacheur propriétaire et transféré à travers la barrière d'isolation du transformateur, ce qui supprime la transmission des pointes et des surtensions de mode commun. Les circuits côté ordinateur reconstruisent, filtrent et convertissent le signal en sorties standard. La sortie du module est soit en tension, soit en courant. Pour les modèles à sortie courant, une boucle d'alimentation dédiée est fournie à la borne 3 (+OUT), le retour de la boucle étant situé à la borne 4 (-OUT). La charge côté système peut être flottante ou mise à la terre. Des circuits d'entrée spéciaux assurent la protection contre la connexion accidentelle de tensions de ligne électrique jusqu'à 480 VCA et contre les événements transitoires tels que définis par ANSI/IEEE C37.90.1. Des circuits de protection sont également présents sur les bornes de sortie des signaux et d'entrée de l'alimentation pour se prémunir contre les événements transitoires et l'inversion de l'alimentation. Les lignes de signal et d'alimentation sont fixées au module à l'aide de bornes à vis qui sont des blocs de bornes enfichables pour faciliter l'assemblage et la reconfiguration du système. Les modules DSCA33 ont une excellente stabilité dans le temps et ne nécessitent pas de recalibrage. Cependant, les réglages du zéro et de l'échelle sont ajustables pour répondre aux situations où un réglage fin est souhaité. Les réglages sont effectués à l'aide de potentiomètres situés sous l'étiquette du panneau avant et sont non interactifs pour une plus grande facilité d'utilisation.
