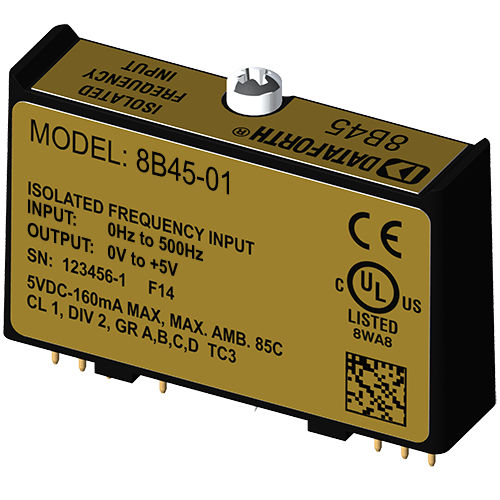

Module de traitement de signal d'entrée 8B45-01

de fréquence

les modules 8B constituent une solution optimale pour surveiller les signaux de processus réels et fournir des signaux de haut niveau à un système d'acquisition de données. Chaque module 8B45 isole et conditionne un signal d'entrée de fréquence et fournit une sortie de tension analogique. Le signal d'entrée de fréquence peut être soit un niveau TTL, soit un passage à zéro avec une amplitude aussi faible que ±100mV. Les circuits d'entrée pour chaque type de signal sont dotés d'une hystérésis intégrée afin d'empêcher les bruits parasites de corrompre la sortie du module. Les signaux TTL sont appliqués aux bornes + et - tandis que les signaux de passage à zéro sont appliqués aux bornes +EXC et -. Voir le schéma de principe ci-dessous. Une excitation de 5V est disponible pour une utilisation avec des capteurs de type magnétique ou à fermeture de contact. L'excitation est disponible sur la borne -EXC avec retour sur la borne -. Un circuit d'entrée spécial sur le module 8B45 assure la protection contre la connexion accidentelle de tensions de ligne électrique jusqu'à 240VAC. Des circuits de serrage sur les bornes d'E/S et d'alimentation protègent contre les transitoires nuisibles. L'isolation est assurée par un couplage optique qui supprime la transmission de pointes ou de surtensions en mode commun. Le module est alimenté par +5VDC, ±5%. Les modules sont conçus pour être installés dans des emplacements dangereux de classe I, division 2, et présentent un niveau élevé d'immunité aux bruits ambiants.
