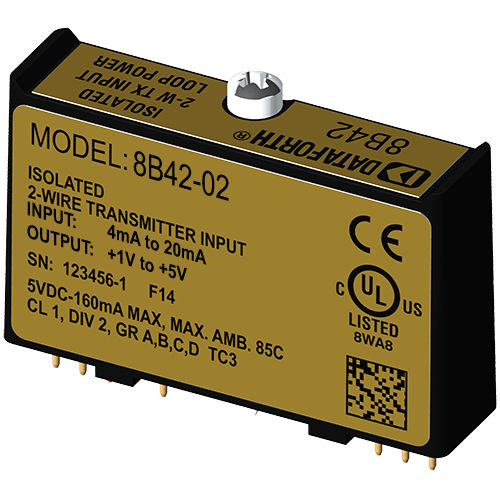

Module de traitement de signal d'entrée 8B42-02

de courantpour transmetteur2 fils

les modules 8B constituent une solution optimale pour surveiller les signaux de processus réels et fournir des signaux de haut niveau à un système d'acquisition de données. Chaque module 8B42 alimente un transmetteur de courant, puis isole, filtre et amplifie le signal d'entrée du courant de procédé résultant et fournit une sortie de tension analogique. La conversion du courant en tension est réalisée en interne dans le module pour garantir une grande précision. Le filtrage du signal est assuré par un filtre à 3 pôles optimisé pour la réponse en temps et en fréquence, qui assure une réjection en mode normal de 60 dB par décennie au-dessus de 100 Hz. Un circuit d'entrée spécial sur le module 8B42 assure la protection contre la connexion accidentelle de tensions de ligne électrique jusqu'à 40VAC. Des circuits de serrage sur les bornes d'E/S et d'alimentation protègent contre les transitoires nuisibles. L'isolation est assurée par un couplage de transformateur pour supprimer la transmission de pointes ou de surtensions en mode commun. Le module est alimenté par +5VDC, ±5%. Les modules sont conçus pour être installés dans des emplacements dangereux de classe I, division 2, et présentent un niveau élevé d'immunité aux bruits ambiants.
