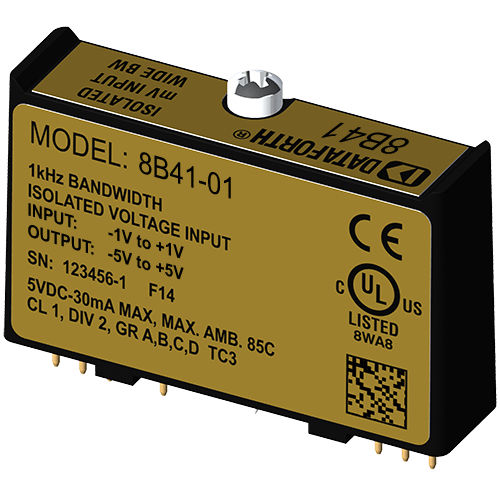

Module de traitement de signal d'entrée 8B41-01

de tension

les modules 8B constituent une solution optimale pour surveiller les signaux de processus réels et fournir des signaux de haut niveau à un système d'acquisition de données. Chaque module 8B40 ou 8B41 isole, filtre et amplifie un signal d'entrée de tension et fournit une sortie de tension analogique. Le filtrage du signal est réalisé avec un filtre à 5 pôles optimisé pour la réponse en temps et en fréquence qui fournit 100dB par décennie de réjection en mode normal au-dessus de 1kHz. Un pôle de ce filtre se trouve du côté champ de la barrière d'isolation pour l'anticrénelage, et les quatre autres sont du côté système. Un circuit d'entrée spécial sur les modules 8B40 et 8B41 offre une protection contre la connexion accidentelle de tensions de ligne électrique jusqu'à 240VAC. Des circuits de serrage sur les bornes d'E/S et d'alimentation protègent contre les transitoires nuisibles. L'isolation est assurée par un couplage optique qui supprime la transmission de pointes ou de surtensions en mode commun. Le module est alimenté par +5VDC, ±5%. Les modules sont conçus pour être installés dans des emplacements dangereux de classe I, division 2, et présentent un niveau élevé d'immunité aux bruits ambiants.
