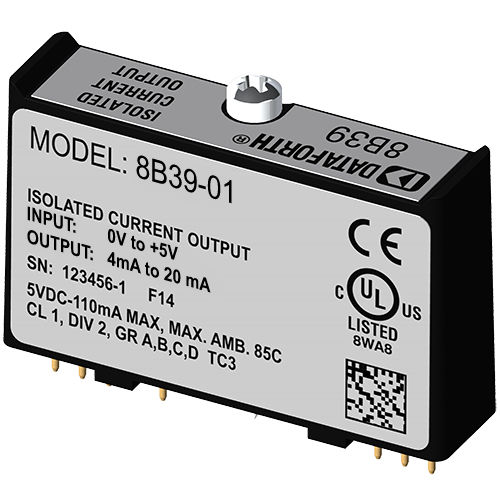

Module de traitement de signal de sortie 8B39-01

de courant

les modules 8B constituent une solution optimale pour surveiller les signaux de processus réels et fournir des signaux de haut niveau à un système d'acquisition de données. Chaque module 8B39 accepte un signal d'entrée provenant d'une source non isolée, puis isole, filtre et convertit le signal en une sortie analogique de courant de procédé. Le filtrage du signal est réalisé à l'aide d'un filtre à trois pôles optimisé pour la réponse en temps et en fréquence, qui fournit 60 dB par décennie de réjection en mode normal au-dessus de 100 Hz. Un pôle de ce filtre se trouve du côté du système et les deux autres du côté du champ isolé. Un circuit de sortie spécial dans le module 8B39 assure la protection contre la connexion accidentelle de tensions de ligne électrique allant jusqu'à 40VAC en continu. Des circuits de serrage sur les bornes d'E/S et d'alimentation protègent contre les transitoires nuisibles. Les modules sont conçus pour être installés dans des emplacements dangereux de classe I, division 2, et présentent un niveau élevé d'immunité aux bruits ambiants.
