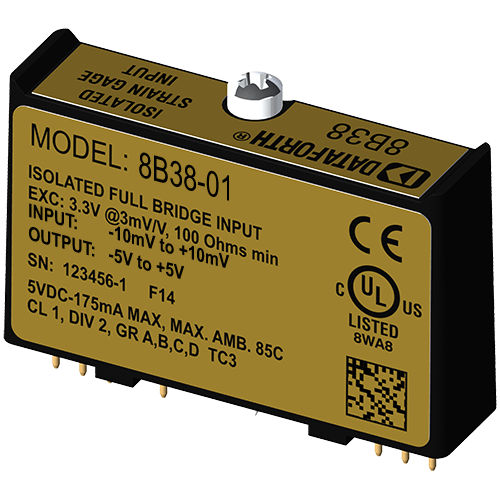

Module de traitement de signal d'entrée 8B38-01

pour jauge de contrainte

les modules 8B constituent une solution optimale pour surveiller les signaux de processus réels et fournir des signaux de haut niveau à un système d'acquisition de données. Chaque module 8B38 isole, filtre et amplifie un signal d'entrée de jauge de contrainte en pont complet et fournit une sortie de tension analogique. Le 8B38 peut s'interfacer avec des capteurs ayant une résistance nominale de 100Ω à 2kΩ. L'excitation du pont est fournie par le module avec une source stable de 10,00V ou 3,33V. Les sensibilités pleine échelle de 2mV/V et 3mV/V sont proposées en standard. Le filtrage du signal est assuré par un filtre à 5 pôles optimisé pour la réponse en temps et en fréquence, qui assure une réjection en mode normal de 100 dB par décennie au-dessus de la fréquence de coupure du filtre. Un pôle de ce filtre se trouve du côté champ de la barrière d'isolation pour l'anticrénelage, et les quatre autres sont du côté système. Un circuit d'entrée spécial sur le module 8B38 assure la protection contre la connexion accidentelle de tensions de ligne électrique jusqu'à 240VAC. Des circuits de serrage sur les bornes d'E/S et d'alimentation protègent contre les transitoires nuisibles. L'isolation est assurée par un couplage de transformateur pour supprimer la transmission de pointes ou de surtensions en mode commun. Le module est alimenté par +5VDC, ±5%. Les modules sont conçus pour être installés dans des emplacements dangereux de classe I, division 2, et présentent un niveau élevé d'immunité aux bruits ambiants.
