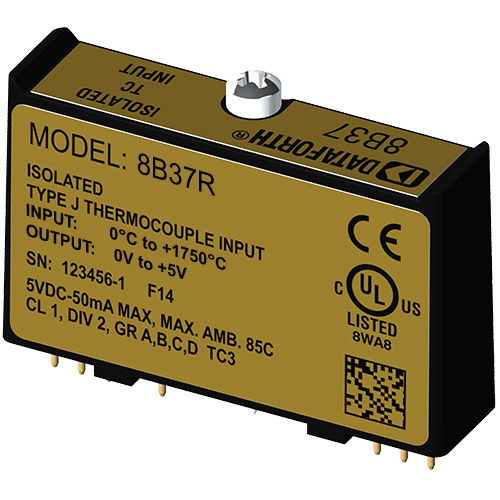

Module de traitement de signal d'entrée 8B37R

pour thermocoupleminiature

les modules 8B constituent une solution optimale pour surveiller les signaux de processus réels et fournir des signaux de haut niveau à un système d'acquisition de données. Chaque module non linéarisé 8B37 isole, filtre et amplifie un seul canal d'entrée de température à partir d'un signal d'entrée de thermocouple et fournit une sortie de tension analogique. Le 8B37 peut s'interfacer avec les thermocouples standard de type J, K, T, R et S et a un signal de sortie de 0 à +5V. Chaque module est compensé par la jonction froide pour corriger les thermocouples parasites formés par le fil du thermocouple et les bornes à vis sur le panneau arrière de montage. La détection des thermocouples ouverts est assurée par une résistance de rappel interne. Le filtrage du signal est assuré par un filtre à trois pôles optimisé pour la réponse en temps et en fréquence, qui fournit 70 dB de réjection en mode normal à 60 Hz. Un pôle de ce filtre se trouve du côté champ de la barrière d'isolation pour l'anticrénelage, et les deux autres sont du côté système. Un circuit d'entrée spécial sur le module 8B37 assure la protection contre la connexion accidentelle de tensions de ligne électrique jusqu'à 240VAC. Des circuits de serrage sur les bornes d'E/S et d'alimentation protègent contre les transitoires nuisibles. Les modules sont conçus pour être installés dans des emplacements dangereux de classe I, division 2, et présentent un niveau élevé d'immunité aux bruits ambiants.
