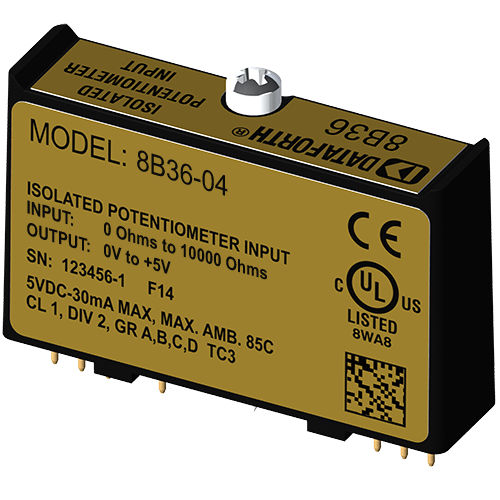

Module de traitement de signal d'entrée 8B36-04

pour potentiomètre

les modules 8B constituent une solution optimale pour surveiller les signaux de processus réels et fournir des signaux de haut niveau à un système d'acquisition de données. Chaque module d'entrée 8B36 isole, filtre et amplifie un canal unique d'entrée potentiomètre et fournit une sortie de tension analogique. L'excitation du potentiomètre est assurée par deux sources de courant appariées. Lors de l'utilisation d'une connexion à 3 fils, cette méthode permet à des courants égaux de circuler à travers les fils du capteur, annulant les effets des résistances des fils. Les courants d'excitation sont faibles (égaux ou inférieurs à 0,25 mA), ce qui minimise l'auto-échauffement du potentiomètre. Le filtrage du signal est assuré par un filtre à trois pôles optimisé pour la réponse en temps et en fréquence, qui fournit 70 dB de réjection en mode normal à 60 Hz. Un pôle de ce filtre se trouve du côté champ de la barrière d'isolation pour l'anticrénelage, et les deux autres sont du côté système. Un circuit d'entrée spécial sur le module 8B36 assure la protection contre la connexion accidentelle de tensions de ligne électrique jusqu'à 240VAC. Des circuits de serrage sur les bornes d'E/S et d'alimentation protègent contre les transitoires nuisibles. Les modules sont conçus pour être installés dans des emplacements dangereux de classe I, division 2, et présentent un niveau élevé d'immunité aux bruits ambiants.
