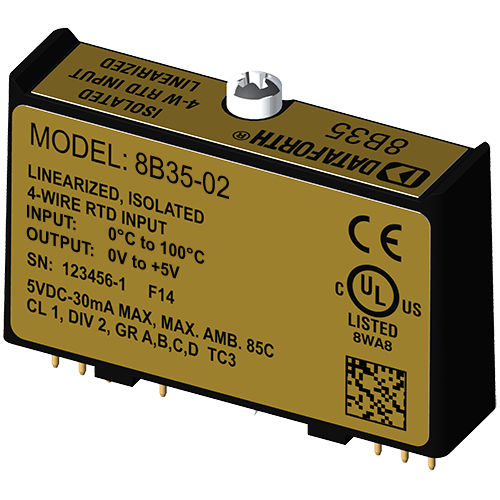

Module de traitement de signal d'entrée 8B35-02

pour RTD4 filslinéarisé

les modules 8B constituent une solution optimale pour surveiller les signaux de processus réels et fournir des signaux de haut niveau à un système d'acquisition de données. Chaque module d'entrée 8B35 isole, filtre, amplifie et linéarise un canal unique d'entrée de température provenant d'un RTD et fournit une sortie de tension analogique. L'excitation du RTD est fournie par le module à l'aide d'une source de courant de précision. Le courant d'excitation ne circule pas dans les fils du signal d'entrée, ce qui permet d'effectuer des mesures de RTD indépendamment de la résistance des fils. Les courants d'excitation sont faibles (0,25mA), ce qui minimise l'auto-échauffement du RTD. Le filtrage du signal est réalisé à l'aide d'un filtre à 3 pôles optimisé pour la réponse en temps et en fréquence, qui fournit 70 dB de réjection en mode normal à 60 Hz. Un pôle de ce filtre se trouve du côté champ de la barrière d'isolation pour l'anticrénelage, et les deux autres sont du côté système. Un circuit d'entrée spécial sur le module 8B35 assure la protection contre la connexion accidentelle de tensions de ligne électrique jusqu'à 240VAC. Des circuits de serrage sur les bornes d'E/S et d'alimentation protègent contre les transitoires nuisibles. Les modules sont conçus pour être installés dans des emplacements dangereux de classe I, division 2, et présentent un niveau élevé d'immunité aux bruits ambiants.
