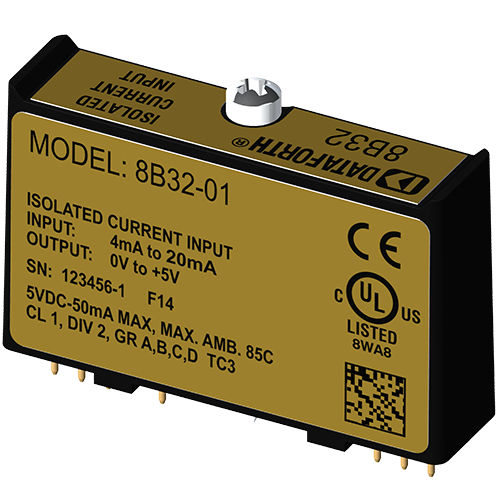

Module d'entrée de courant 8B32-01

les modules 8B constituent une solution optimale pour surveiller les signaux de processus réels et fournir des signaux de haut niveau à un système d'acquisition de données. Chaque module 8B32 isole, filtre et amplifie un signal d'entrée de courant de procédé et fournit une sortie de tension analogique. La conversion du courant en tension est réalisée en interne dans le module afin de garantir une grande précision. Le filtrage du signal est assuré par un filtre à 3 pôles optimisé pour la réponse en temps et en fréquence qui fournit 70 dB de réjection en mode normal à 60 Hz. Un pôle de ce filtre se trouve du côté champ de la barrière d'isolation pour l'anticrénelage, et les deux autres sont du côté système. Un circuit d'entrée spécial sur le module 8B32 assure la protection contre la connexion accidentelle de tensions de ligne électrique jusqu'à 40VAC. Des circuits de serrage sur les bornes d'E/S et d'alimentation protègent contre les transitoires nuisibles. L'isolation est assurée par un couplage optique qui supprime la transmission de pointes ou de surtensions en mode commun. Le module est alimenté par +5VDC, ±5%.
