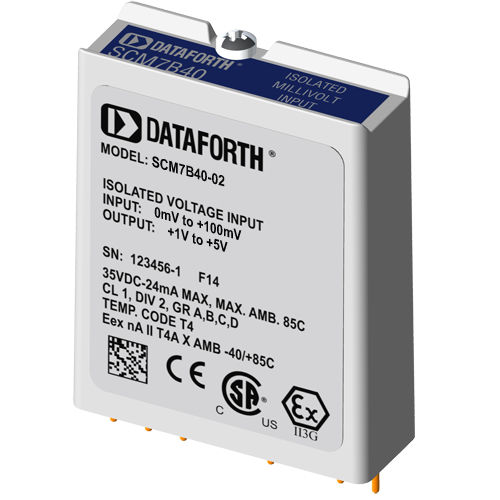

Module d'entrée analogique SCM7B40-02

de tensionisoléà large bande

Chaque module d'entrée de tension SCM7B40/41 accepte un canal d'entrée de tension analogique qui est filtré, isolé, amplifié et converti en une tension analogique de haut niveau pour la sortie vers le système de contrôle du processus. Ces modules intègrent une approche de filtrage à cinq pôles pour maximiser à la fois la réponse temporelle et fréquentielle en tirant parti des caractéristiques de Thomson (Bessel) et de Butterworth. Un pôle du filtre se trouve du côté champ de la barrière d'isolation ; quatre se trouvent du côté du système de contrôle du processus. Après le filtrage initial côté champ, le signal d'entrée est haché par un circuit hacheur propriétaire et transféré à travers la barrière d'isolation du transformateur, ce qui supprime la transmission des pointes et surtensions de mode commun. Le signal est ensuite reconstruit et filtré pour la sortie du système de contrôle du processus. Les modules acceptent une large gamme d'alimentation 14 - 35VDC (+24VDC nominal). Leurs boîtiers compacts (2.13 "x1.705 "x0.605" max) économisent de l'espace et sont idéaux pour les applications à haute densité de canaux. Ils sont conçus pour un montage facile sur rail DIN à l'aide de l'un des panneaux arrière "-DIN".
