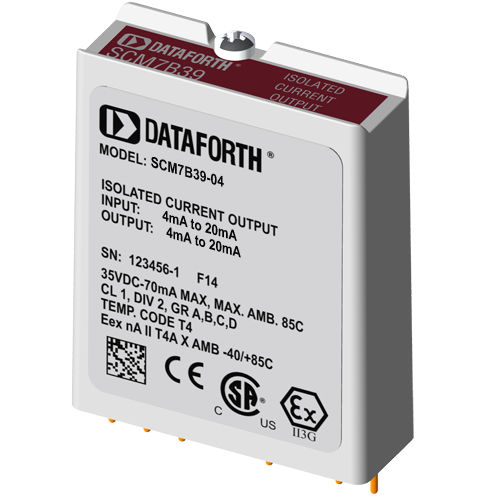

Module de sortie de courant SCM7B39-04

isolé

Les modules de courant de processus SCM7B39 acceptent des signaux de haut niveau provenant du système de contrôle des processus et fournissent un courant de 0 à 20mA ou de 4 à 20mA sur le terrain. Ces modules intègrent une approche de filtrage à cinq pôles pour maximiser la réponse en temps et en fréquence en tirant parti des caractéristiques de Thomson (Bessel) et de Butterworth. Un pôle du filtre se trouve du côté du système de contrôle du processus de la barrière d'isolation, et les quatre autres pôles se trouvent du côté du champ. Après le filtrage initial du côté du système de contrôle des processus, le signal est haché par un circuit hacheur propriétaire et transféré à travers la barrière d'isolation du transformateur, ce qui supprime la transmission des pointes et surtensions de mode commun. Le signal est ensuite reconstruit, filtré et converti en un courant de processus pour la sortie vers le champ. Les modules acceptent une large gamme d'alimentation 18 - 35VDC (+24VDC nominal). Leurs boîtiers compacts (2.13 "x1.705 "x0.605" max) économisent de l'espace et sont idéaux pour les applications à haute densité de canaux. Ils sont conçus pour un montage facile sur rail DIN à l'aide de l'un des panneaux arrière "-DIN".
