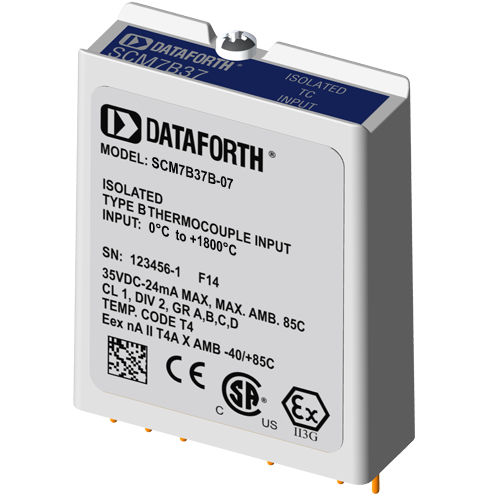

Module d'entrée pour thermocouple SCM7B37B-07

isolé

Les modules non linéarisés SCM7B37 acceptent un seul canal d'entrée provenant de thermocouples de type J, K, T, E, R, S ou B. Le signal est filtré, isolé, amplifié et converti en une tension analogique de haut niveau pour la sortie vers le système de contrôle du processus. Le signal est filtré, isolé, amplifié et converti en une tension analogique de haut niveau pour la sortie vers le système de contrôle du processus. La compensation de soudure froide (CJC) est réalisée à l'aide d'un thermistor NTC (voir la section "Numéros de pièces supplémentaires du SCM7B" pour le numéro de pièce et AN701 pour plus d'informations) monté à l'extérieur sous le bornier côté terrain sur le panneau arrière (Figure 1). La détection d'un thermocouple ouvert se fait à l'aide d'une source de courant de 30nA dans le circuit d'entrée. Ces modules intègrent une approche de filtrage à cinq pôles pour maximiser la réponse temporelle et fréquentielle en tirant parti des caractéristiques de Thomson (Bessel) et de Butterworth. Un pôle du filtre se trouve du côté champ de la barrière d'isolation ; quatre se trouvent du côté du système de contrôle du processus. Après le filtrage initial côté champ, le signal d'entrée est haché par un circuit hacheur propriétaire et transféré à travers la barrière d'isolation du transformateur, ce qui supprime la transmission des pointes et surtensions de mode commun. Le signal est ensuite reconstruit et filtré pour la sortie du système de contrôle du processus.
