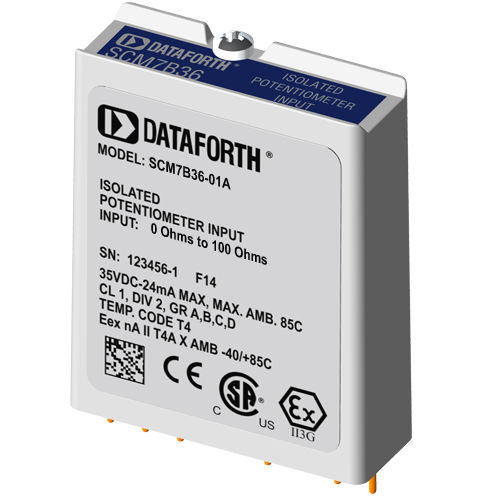

Module d'entrée pour potentiomètre SCM7B36 Series

isolé

Chaque module d'entrée de potentiomètre SCM7B36 fournit un canal unique d'entrée de résistance qui est filtrée, isolée, amplifiée et convertie en une sortie de tension analogique de haut niveau. Le module SCM7B36 s'interface avec les fils coulissants et les potentiomètres dans une configuration à deux ou trois fils et incorpore une approche de filtrage à cinq pôles pour maximiser la réponse en temps et en fréquence en tirant parti des caractéristiques de Bessel et de Butterworth. Un pôle du filtre se trouve du côté champ de la barrière d'isolation ; quatre sont du côté du système de contrôle du processus. Dans la configuration à 3 fils, la compensation de la résistance du fil est assurée si la résistance du fil "x" est étroitement équivalente à celle du fil "+". A l'intérieur du module, l'erreur de mesure due à la résistance du fil est annulée. En réponse à l'excitation du courant de faible niveau, et après un filtrage initial côté champ, le signal d'entrée est haché par un circuit hacheur propriétaire et transféré à travers la barrière d'isolation du transformateur, supprimant la transmission des pointes et des surtensions de mode commun. Le signal est ensuite reconstruit et filtré pour la sortie du système de contrôle du processus.
