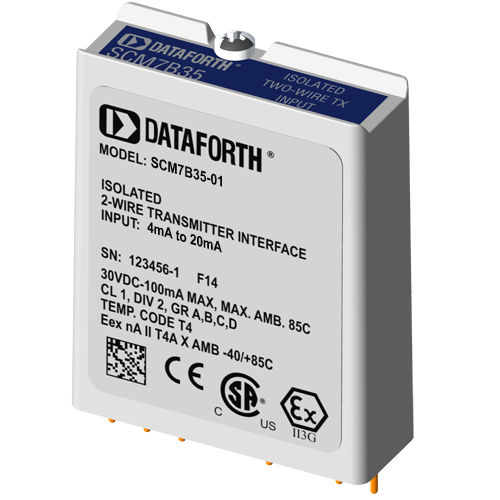

Les modules d'entrée de courant SCM7B35 acceptent des signaux d'entrée dans la gamme 4-20mA provenant du terrain et fournissent une sortie de tension de haut niveau au système de contrôle du processus. La conversion du courant en tension s'effectue à l'intérieur du module, qui est étalonné en usine pour garantir la plus grande précision.
L'alimentation de la boucle est fournie par le module, ce qui permet de connecter directement un transmetteur à 2 fils sans avoir besoin d'une alimentation en courant continu séparée pour le transmetteur à 2 fils.
Ces modules intègrent une approche de filtrage à cinq pôles pour maximiser la réponse en temps et en fréquence en tirant parti des caractéristiques de Thomson (Bessel) et de Butterworth. Un pôle du filtre se trouve du côté champ de la barrière d'isolation ; quatre pôles se trouvent du côté du système de contrôle du processus.
Après le filtrage initial côté champ, le signal d'entrée est haché par un circuit hacheur propriétaire et transféré à travers la barrière d'isolation du transformateur, ce qui supprime la transmission des pointes et surtensions de mode commun. Le signal est ensuite reconstruit et filtré pour la sortie du système de contrôle du processus.
---
