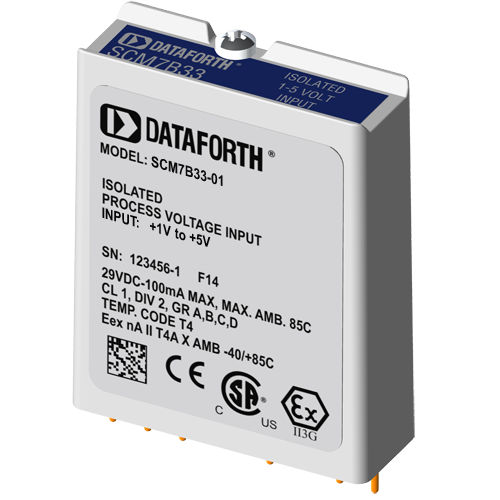

Module d'entrée de tension SCM7B33-01

isolé

Les modules d'entrée de courant SCM7B32 acceptent des signaux d'entrée dans les gammes 4-20mA ou 0-20mA provenant du terrain et fournissent une sortie de haut niveau au système de contrôle du processus. La conversion du courant en tension s'effectue à l'intérieur du module, qui est étalonné en usine pour garantir la plus grande précision. Les modules d'entrée de tension SCM7B33 acceptent des signaux d'entrée dans les gammes +1V à +5V ou 0 à +5V provenant du terrain et fournissent une sortie de haut niveau au système de contrôle du processus. Le SCM7B33 peut également être utilisé avec une résistance externe de 250 ohms (Dataforth SCM7BXR1 ou équivalent), pour accepter des signaux d'entrée dans les gammes 4-20mA ou 0-20mA. L'utilisation de la résistance de détection externe permet de retirer le module sans perturber la boucle de courant. Tous les SCM7B33 sont livrés avec une résistance SCM7BXR1. Ces modules intègrent une approche de filtrage à cinq pôles pour maximiser à la fois la réponse temporelle et fréquentielle en tirant parti des caractéristiques de Thomson (Bessel) et de Butterworth. Un pôle du filtre se trouve du côté champ de la barrière d'isolation ; quatre se trouvent du côté du système de contrôle du processus.
