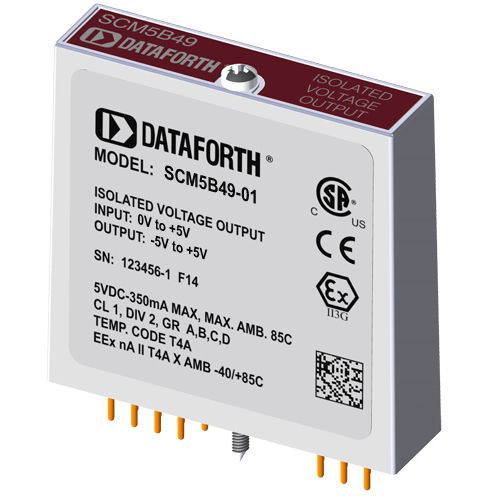

Module de sortie de tension SCM5B49-01

analogiquepour montage sur plaque de circuit imprimé

Chaque module de sortie de tension SCM5B49 fournit un seul canal de sortie analogique. Le circuit de poursuite et de maintien dans l'étage d'entrée peut être utilisé en mode de maintien où un CNA peut alimenter de nombreux modules de sortie, ou en mode de poursuite où un CNA est dédié à chaque module. En plus du circuit de suivi et de maintien, chaque module fournit un tampon de signal, une isolation, un filtrage et une conversion en une sortie de tension de haut niveau. Le réglage du mode de poursuite ou de maintien est contrôlé par l'état logique de WR EN\, broche 23 du module. Lorsque la broche 23 est basse, le mode piste est activé. Si la broche 23 est haute, le mode maintien est activé. Le module est conçu avec un circuit côté ordinateur complètement isolé qui peut être mis à ±50V à partir de la broche 16 du commun d'alimentation. Cette isolation complète signifie qu'aucune connexion n'est nécessaire entre le commun d'E/S et le commun d'alimentation pour le bon fonctionnement du circuit de poursuite et de maintien. Pour un état bas, il suffit de connecter la broche 23, la broche d'activation de l'écriture, à la broche 19 du commun d'E/S. Les panneaux arrière SCMPB02 et SCMPB06 permettent à l'ordinateur hôte de contrôler la ligne de contrôle WR EN\, ce qui permet le multiplexage d'un DAC hôte vers 64 modules de sortie SCM5B49.
