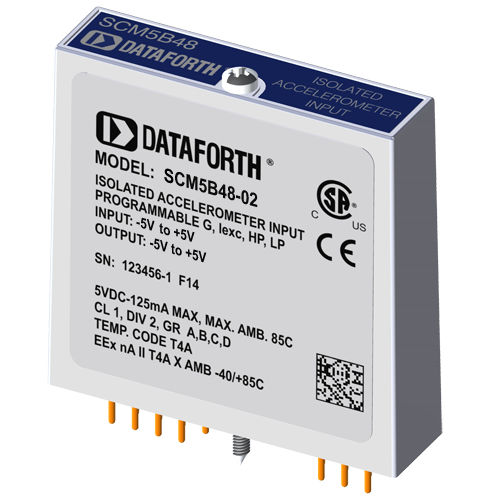

Module de traitement de signal d'entrée SCM5B48-02

pour accéléromètre

Le SCM5B48 fournit une excitation aux capteurs piézoélectriques avec amplificateurs microélectroniques intégrés, communément appelés capteurs ICP®* ou IEPE* ou LIVM*. Le module fournit un courant d'excitation constant au capteur, puis isole, filtre et amplifie la sortie du capteur, produisant une sortie de tension analogique de haut niveau. Le courant d'excitation, le gain du signal et les fréquences de coupure passe-haut et passe-bas du filtre sont configurables sur le terrain à l'aide d'un ensemble de commutateurs à glissière. Les six pôles de filtrage du signal dans le module SCM5B48 permettent d'obtenir une réjection en mode normal supérieure à 100 dB pour les fréquences de signal supérieures à la fréquence de coupure. Un pôle de filtrage se trouve du côté champ de la barrière d'isolation à des fins d'anticrénelage et le filtre de Bessel programmable à cinq pôles restant se trouve du côté système. Le filtrage passe-haut est réalisé par un filtre passif de second ordre, situé du côté du champ. Si on le souhaite, le commutateur de sortie peut être activé en continu en connectant simplement la broche 22, la broche lisible, à la broche 19 de l'E/S commune. Le SCM5B48 offre la possibilité de régler la source de courant constant pour l'excitation du capteur à des valeurs communes de 4mA ou 9mA avec une tension de conformité de 24VDC. Des gains programmables de 1, 10 et 100 sont sélectionnables et le module offre une sortie ±10V. Le niveau d'alimentation requis est de +5VDC, ±5%.
