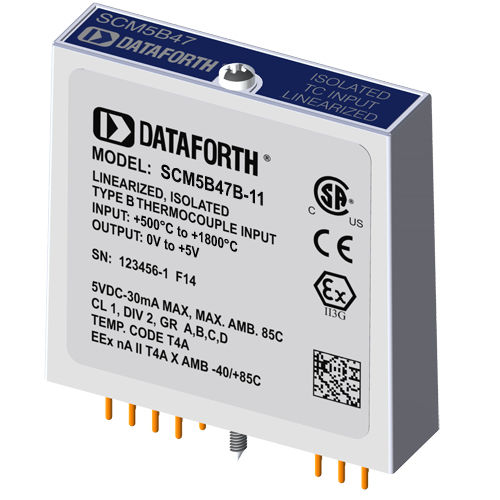

Module d'entrée pour thermocouple SCM5B47B-11

Chaque module d'entrée thermocouple SCM5B47 fournit un seul canal d'entrée thermocouple qui est filtré, isolé, amplifié, linéarisé et converti en une sortie de tension analogique de haut niveau. Cette sortie de tension est commandée par un commutateur logique, ce qui permet à ces modules de partager un bus analogique commun sans nécessiter de multiplexeurs externes. Les modules SCM5B sont conçus avec un circuit côté ordinateur complètement isolé qui peut être mis à ±50V à partir de la broche 16 du commun d'alimentation. Cette isolation complète signifie qu'aucune connexion n'est requise entre le commun d'E/S et le commun d'alimentation pour le bon fonctionnement du commutateur de sortie. Si vous le souhaitez, l'interrupteur de sortie peut être activé en continu en connectant simplement la broche 22, la broche Read-Enable, à la broche 19 du commun d'E/S. Le SCM5B47 peut s'interfacer avec huit types de thermocouple standard de l'industrie : J, K, T, E, R, S, N et B. Le signal de sortie correspondant fonctionne sur une plage de 0V à +5V. Chaque module est compensé par une jonction froide pour corriger les thermocouples parasites formés par le fil du thermocouple et les bornes à vis sur le panneau arrière de montage. La détection d'un thermocouple ouvert à l'échelle supérieure est assurée par une résistance d'excursion interne. L'indication de baisse d'échelle peut être réalisée en installant une résistance externe de 47 MOhm, avec une tolérance de ±20%, entre les bornes à vis 1 et 3 sur les panneaux arrière SCMPB01/02/03/04/05/06/07.
