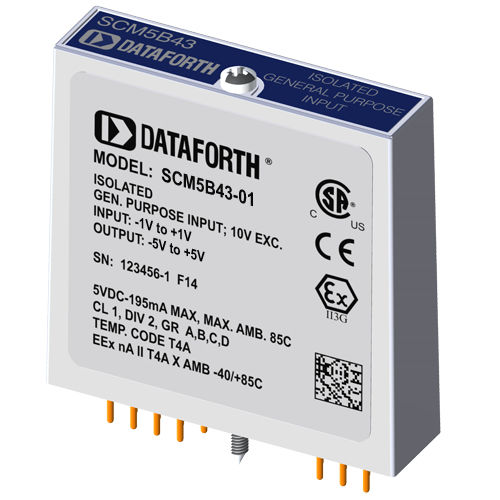

Module d'entrée avec excitation CC SCM5B43

Chaque module d'entrée à usage général SCM5B43 fournit un canal unique d'entrée de transducteur qui est filtré, isolé, mis à l'échelle et converti en une sortie de tension analogique de haut niveau (figure ci-dessous). Cette sortie de tension est commandée par un commutateur logique, ce qui permet à ces modules de partager un bus analogique commun sans nécessiter de multiplexeurs externes. La famille de modules SCM5B est conçue avec un circuit côté ordinateur complètement isolé qui peut être mis à ±50V à partir de la broche 16 du commun d'alimentation. Cette isolation complète signifie qu'aucune connexion n'est nécessaire entre le commun d'E/S et le commun d'alimentation pour le bon fonctionnement du commutateur de sortie. Si on le souhaite, l'interrupteur de sortie peut être activé en continu en connectant simplement la broche 22, la broche Read-Enable, à la broche 19 du commun d'E/S. Le SCM5B43 peut s'interfacer avec des dispositifs qui nécessitent une alimentation d'excitation de précision de 10VDC. La bande passante de 1kHz réduit considérablement l'ondulation et le bruit inhérents à ces dispositifs.
