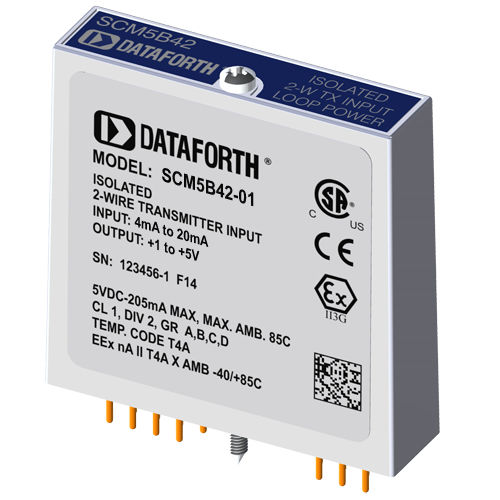

Module d'entrée de courant SCM5B42-01

pour transmetteur2 fils

Chaque module d'interface de transmetteur 2 fils SCM5B42 fournit un canal unique qui accepte une entrée de courant de processus de 4 à 20 mA et fournit un signal de sortie standard de +1 à +5V ou de +2 à +10V. Une alimentation régulée isolée de +20VDC est fournie pour alimenter le transmetteur de courant. Ceci permet à un transmetteur alimenté par une boucle à 2 fils d'être directement connecté au SCM5B42 sans nécessiter d'alimentation externe. L'alimentation régulée fournit une tension nominale de +20VDC à un courant de boucle de 4mA à 20mA. Le SCM5B42 fournit une barrière d'isolation de 1500V pour les transmetteurs de terrain à 2 fils non isolés. Il peut également être utilisé lorsqu'une isolation supplémentaire est nécessaire entre un transmetteur isolé à 2 fils et l'étage d'entrée de l'ordinateur de la salle de contrôle. La sortie de tension est commandée par un commutateur logique, ce qui permet à ces modules de partager un bus analogique commun sans nécessiter de multiplexeurs externes. Les modules SCM5B sont conçus avec un circuit côté ordinateur complètement isolé qui peut être mis à ±50V à partir de la broche 16 du commun d'alimentation. Cette isolation complète signifie qu'aucune connexion n'est nécessaire entre le commun d'E/S et le commun d'alimentation pour le bon fonctionnement du commutateur de sortie. Si vous le souhaitez, l'interrupteur de sortie peut être activé en continu en connectant simplement la broche 22, la broche Read-Enable, à la broche 19 du commun d'E/S.
