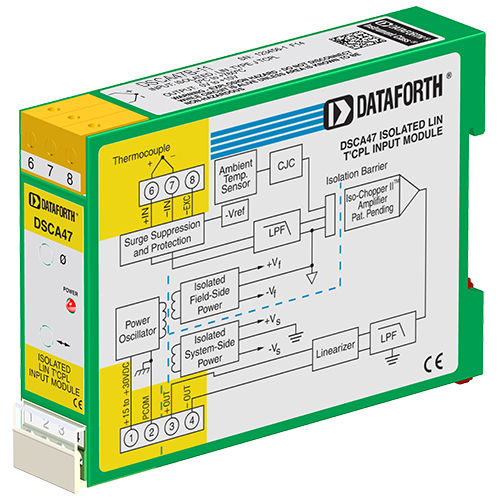

Conditionneur de signal sur rail DIN DSCA47B-01

Chaque module d'entrée thermocouple DSCA47 fournit un canal unique d'entrée thermocouple qui est filtré, isolé, amplifié, linéarisé et converti en une sortie de tension de haut niveau. Le filtrage du signal est réalisé avec un filtre à cinq pôles qui fournit 85dB de réjection en mode normal à 60Hz et 80dB à 50Hz. Un pôle anti-repliement est situé du côté champ de la barrière d'isolation, et les quatre autres pôles sont situés du côté système. Après le filtrage initial côté champ, le signal d'entrée est coupé par un circuit hacheur propriétaire. L'isolation est assurée par le couplage du transformateur, toujours en utilisant une technique propriétaire pour supprimer la transmission de pointes ou de surtensions en mode commun. Le DSCA47 peut s'interfacer avec huit types de thermocouple standard de l'industrie : J, K, T, E, R, S, B et N. Chaque module dispose d'une compensation de soudure froide pour corriger les thermocouples parasites formés par le fil du thermocouple et les bornes à vis d'entrée du module. La détection de thermocouple ouvert à l'échelle supérieure est assurée par un circuit interne. L'indication de baisse d'échelle peut être mise en œuvre en installant une résistance de 47MW, ±20% entre les bornes à vis 6 et 8 sur le bornier d'entrée. La sortie du module est soit en tension, soit en courant. Pour les modèles à sortie courant, une boucle d'alimentation dédiée est fournie à la borne 3 (+OUT) avec un retour de boucle situé à la borne 4 (-OUT). La charge côté système peut être flottante ou mise à la terre. Des circuits d'entrée spéciaux assurent la protection contre la connexion accidentelle de tensions de lignes électriques jusqu'à 240 VCA et contre les événements transitoires tels que définis par ANSI/IEEE C37.90.1. Des circuits de protection sont également présents sur les bornes de sortie des signaux et d'entrée de l'alimentation pour se prémunir contre les événements transitoires et l'inversion de l'alimentation.
