Conditionneur de signal pour jauge de contrainte DSCA38-01

amplificateursur rail DIN

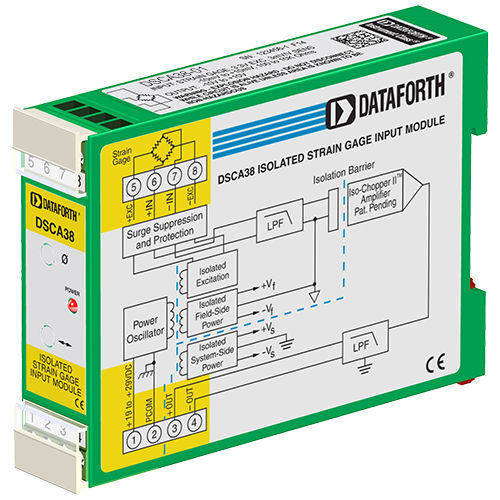

Chaque module d'entrée pour jauges de contrainte DSCA38 fournit un canal unique d'entrée pour jauges de contrainte qui est filtré, isolé, amplifié et converti en une sortie de tension de haut niveau. Le filtrage du signal est réalisé à l'aide d'un filtre à cinq pôles optimisé pour la réponse en échelon. Un pôle anti-repliement est situé du côté champ de la barrière d'isolation, et les quatre autres pôles sont situés du côté système. Après le filtrage initial côté champ, le signal d'entrée est haché par un circuit hacheur propriétaire. L'isolation est assurée par le couplage du transformateur, toujours en utilisant une technique propriétaire pour supprimer la transmission de pointes ou de surtensions en mode commun. Le DSCA38 peut s'interfacer avec des transducteurs ayant une résistance nominale de 100 Ohm à 10 kOhm. L'excitation des jauges de contrainte est fournie par le module par une source stable de 10V ou 3.333V. Cette source est entièrement isolée, ce qui permet aux entrées de l'amplificateur de fonctionner sur toute la plage de la tension d'excitation. Cette caractéristique permet d'interfacer le module avec d'autres capteurs nécessitant une excitation. La sortie du module est soit en tension, soit en courant. Pour les modèles à sortie courant, une boucle d'alimentation dédiée est fournie à la borne 3 (+OUT) avec un retour de boucle situé à la borne 4 (-OUT). La charge côté système peut être flottante ou mise à la terre. Des circuits d'entrée spéciaux assurent la protection de l'entrée du signal et de l'excitation contre la connexion accidentelle de tensions de ligne électrique allant jusqu'à 240 VCA et contre les événements transitoires tels que définis par ANSI/IEEE C37.90.1. Des circuits de protection sont également présents sur les bornes de sortie du signal et d'entrée de l'alimentation pour se prémunir contre les événements transitoires et l'inversion de l'alimentation.
