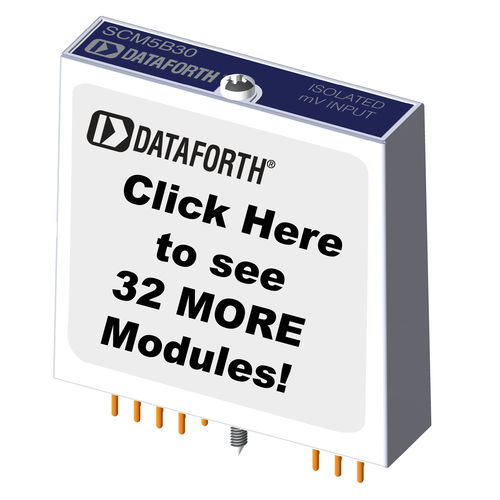

Module d'entrée analogique SCM5B Series

de tensionpour montage sur plaque de circuit impriméisolé

Chaque module d'entrée de tension SCM5B30 et SCM5B31 fournit un seul canal d'entrée analogique qui est filtré, isolé, amplifié et converti en une sortie de tension analogique de haut niveau (Figure 1). Cette sortie de tension est commandée par un commutateur logique, ce qui permet à ces modules de partager un bus analogique commun sans nécessiter de multiplexeurs externes. Les modules SCM5B sont conçus avec un circuit côté ordinateur complètement isolé qui peut être mis à ±50V à partir de la broche 16 du commun d'alimentation. Cette isolation complète signifie qu'aucune connexion n'est nécessaire entre le commun d'E/S et le commun d'alimentation pour le bon fonctionnement du commutateur de sortie. Si vous le souhaitez, l'interrupteur de sortie peut être activé en continu en connectant simplement la broche 22, la broche Read-Enable, à la broche 19 du commun d'E/S. Le filtrage du signal est assuré par un filtre à six pôles qui fournit 95 dB de réjection en mode normal à 60 Hz et 90 dB à 50 Hz. Deux pôles de ce filtre se trouvent du côté champ de la barrière d'isolation, et les quatre autres du côté ordinateur. Après le filtrage initial côté champ, le signal d'entrée est coupé par un circuit hacheur propriétaire. L'isolation est assurée par le couplage du transformateur, en utilisant à nouveau une technique propriétaire pour supprimer la transmission de pointes ou de surtensions en mode commun. Le module est alimenté par +5VDC, ±5%. Un circuit d'entrée spécial sur les modules SCM5B30 et SCM5B31 assure la protection contre la connexion accidentelle de tensions de lignes électriques jusqu'à 240VAC.
