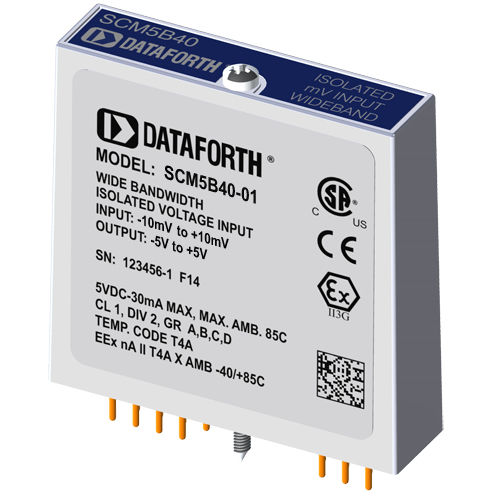

Module d'entrée de tension SCM5B40-01

analogiqueà large bande

Chaque module d'entrée de tension à large bande passante SCM5B40 et SCM5B41 fournit un seul canal d'entrée analogique qui est amplifié, isolé et converti en une sortie de tension analogique de haut niveau. Cette sortie de tension est commandée par un commutateur logique, ce qui permet à ces modules de partager un bus analogique commun sans nécessiter de multiplexeurs externes. Les modules SCM5B sont conçus avec un circuit côté ordinateur complètement isolé qui peut être mis à ±50V à partir de la broche 16 du commun d'alimentation. Cette isolation complète signifie qu'aucune connexion n'est nécessaire entre le commun d'E/S et le commun d'alimentation pour le bon fonctionnement du commutateur de sortie. Si vous le souhaitez, l'interrupteur de sortie peut être activé en continu en connectant simplement la broche 22, la broche de lecture autorisée, à la broche 19 du commun d'E/S. Le signal d'entrée est traité par un préamplificateur situé du côté champ de la barrière d'isolation. Ce préamplificateur a un produit gain-bande passante de 5 MHz et sa bande passante est limitée à 10 kHz. Après l'amplification, le signal d'entrée est coupé par un circuit hacheur propriétaire. L'isolation est assurée par un couplage de transformateur, utilisant là encore une technique propriétaire pour supprimer la transmission de pointes ou de surtensions en mode commun. Le module est alimenté par +5VDC, ±5%.
