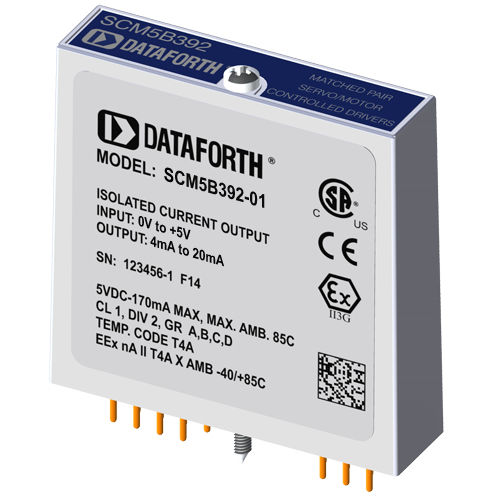

Module mixte pour servomoteur SCM5B392-01

analogiquede courantde tension

Le jeu de modules SCM5B392 pour servo/contrôleur de moteur est conçu pour résoudre le problème de l'extension du signal d'un servo ou d'un contrôleur de moteur sur une longue distance, avec la possibilité de capter des bruits et/ou de contacter des tensions dangereuses. Chaque jeu de modules SCM5B392 est composé de deux modules : un module d'entrée de tension/sortie de courant et un module d'entrée de courant/sortie de tension. Le module d'entrée de tension se connecte à la sortie de tension du servocontrôleur ou du contrôleur de moteur et fournit une sortie isolée de 4 à 20 mA qui se connecte à l'entrée du module d'entrée de courant. Le module d'entrée de courant isole et fournit une tension de sortie identique à celle du contrôleur de servo ou de moteur. Ainsi, le signal de commande original a été isolé (deux fois) et étendu via une boucle de courant de 4 à 20 mA. Plusieurs options de montage sont disponibles pour le jeu de modules SCM5B392. Si un grand nombre de canaux est nécessaire, les panneaux arrière SCMPB01 à 16 canaux et SCMPB05 à 8 canaux sont disponibles. Les panneaux de montage à une voie SCMPB03 et à deux voies SCMPB04 peuvent être utilisés pour un plus petit nombre de voies.
