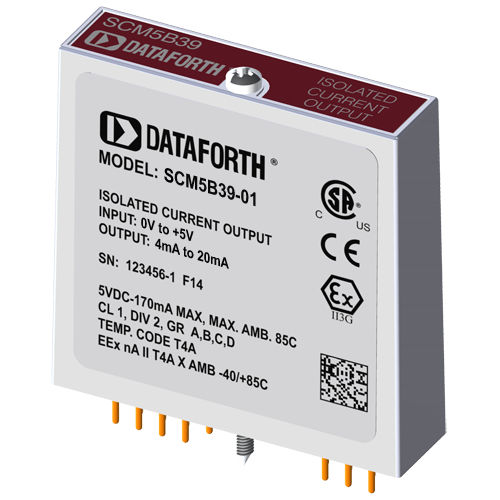

Chaque module de sortie de courant SCM5B39 fournit un seul canal de sortie analogique. Le circuit de poursuite et de maintien de l'étage d'entrée peut fonctionner en mode de maintien, où un CNA peut alimenter de nombreux modules de sortie, ou en mode de poursuite, où un CNA est dédié à chaque module. En plus du circuit de suivi et de maintien, chaque module fournit un tampon de signal, une isolation, un filtrage et une conversion en une sortie de courant de haut niveau.
Le réglage du mode de poursuite ou de maintien est contrôlé par l'état logique de WR EN\, broche 23 du module. Lorsque la broche 23 est basse, le mode poursuite est activé. Si la broche 23 est haute, le mode maintien est activé. Le module est conçu avec un circuit côté ordinateur complètement isolé qui peut être mis à ±50V à partir de la broche 16 du commun d'alimentation. Cette isolation complète signifie qu'aucune connexion n'est nécessaire entre le commun d'E/S et le commun d'alimentation pour le bon fonctionnement du circuit de poursuite et de maintien. Pour un état bas, il suffit de connecter la broche 23, la broche d'activation de l'écriture, à la broche 19 du commun d'E/S.
Les panneaux arrière SCMPB02 et SCMPB06 permettent à l'ordinateur hôte de contrôler la ligne de contrôle WR EN\ qui permet le multiplexage d'un DAC hôte vers 64 modules de sortie SCM5B39. Lors de la mise sous tension, la sortie reste à 0mA pendant 100ms sur tous les modèles sauf le SCM5B39-07, ce qui permet d'initialiser le circuit de suivi et d'attente.
---
