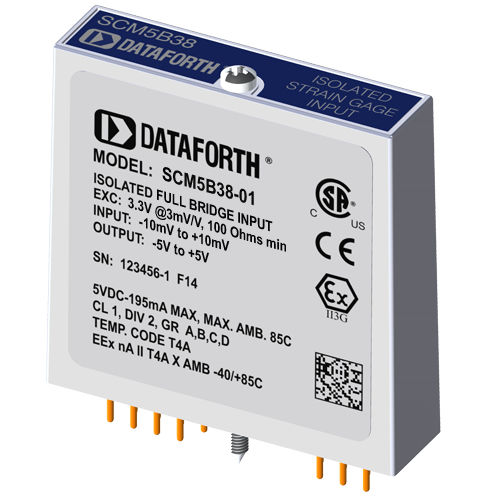

Module d'entrée pour jauge de contrainte SCM5B38-01

à large bande

Chaque module d'entrée pour jauges de contrainte SCM5B38 fournit un seul canal d'entrée pour jauges de contrainte qui est filtré, isolé, amplifié et converti en une sortie de tension analogique de haut niveau (Figure 1). Cette sortie de tension est commandée par un commutateur logique, ce qui permet à ces modules de partager un bus analogique commun sans nécessiter de multiplexeurs externes. Les modules SCM5B sont conçus avec un circuit côté ordinateur complètement isolé qui peut être mis à ±50V à partir de la broche 16 du commun d'alimentation. Cette isolation complète signifie qu'aucune connexion n'est nécessaire entre le commun d'E/S et le commun d'alimentation pour le bon fonctionnement du commutateur de sortie. Si vous le souhaitez, l'interrupteur de sortie peut être activé en continu en connectant simplement la broche 22, la broche Read-Enable, à la broche 19 du commun d'E/S. Le SCM5B38 peut s'interfacer avec des transducteurs en pont complet ou en demi-pont avec une résistance nominale de 100 Ohm à 10 kOhm. Une paire appariée de résistances de complétion de pont (à ±1mV à +10V d'excitation) permet d'utiliser des transducteurs en demi-pont ou en quart de pont à faible coût (Figures 2, 3, 4). La bande passante de 10 kHz permet de mesurer des processus à grande vitesse tels que l'analyse des vibrations. L'excitation des jauges de contrainte est fournie par le module par une source très stable de 10V ou 3.333V. L'alimentation d'excitation est entièrement isolée, ce qui permet aux entrées de l'amplificateur de fonctionner sur toute la plage de la tension d'excitation. Cette caractéristique offre une grande flexibilité dans les applications réelles. Des sensibilités pleine échelle de 2mV/V, 3mV/V ou 10mV/V sont proposées en standard. Avec une excitation de 10V, cela se traduit par une plage d'entrée à pleine échelle de ±20mV, ±30mV ou ±100mV produisant une sortie à pleine échelle de ±5V.
