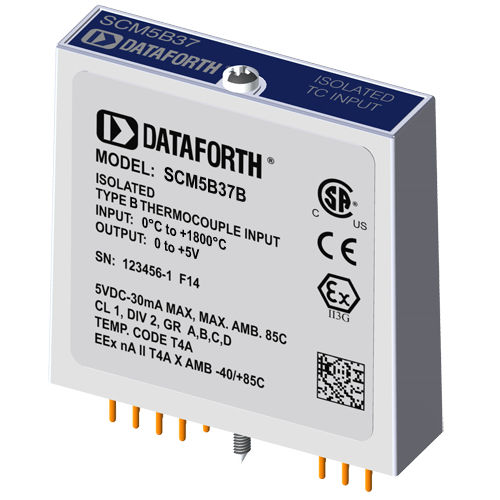

Module d'entrée pour thermocouple SCM7B37B

Chaque module d'entrée thermocouple non linéarisé SCM5B37 fournit un seul canal d'entrée thermocouple qui est filtré, isolé, amplifié et converti en une sortie de tension analogique de haut niveau. Cette sortie de tension est commandée par un commutateur logique, ce qui permet à ces modules de partager un bus analogique commun sans nécessiter de multiplexeurs externes. Les modules SCM5B sont conçus avec un circuit côté ordinateur complètement isolé qui peut être mis à ±50V à partir de la broche 16 du commun d'alimentation. Cette isolation complète signifie qu'aucune connexion n'est nécessaire entre le commun d'E/S et le commun d'alimentation pour le bon fonctionnement du commutateur de sortie. Si vous le souhaitez, l'interrupteur de sortie peut être activé en continu en connectant simplement la broche 22, la broche Read-Enable, à la broche 19 du commun d'E/S. Le SCM5B37 peut s'interfacer avec neuf types de thermocouple standard : J, K, T, E, R, S, C, N et B. Le signal de sortie correspondant fonctionne sur une plage de 0V à +5V. Chaque module est compensé par jonction froide pour corriger les thermocouples parasites formés par le fil du thermocouple et les bornes à vis sur le panneau arrière de montage. La détection d'un thermocouple ouvert à l'échelle supérieure est assurée par une résistance d'excursion interne. L'indication de baisse d'échelle peut être mise en œuvre en installant une résistance externe de 47M Ohm, avec une tolérance de ±20%, entre les bornes à vis 1 et 3 sur les panneaux arrière SCMPB01/02/03/04/05/06/07. Le filtrage du signal est réalisé à l'aide d'un filtre à six pôles qui assure une réjection en mode normal de 95 dB à 60 Hz et de 90 dB à 50 Hz. Deux pôles de ce filtre se trouvent du côté champ de la barrière d'isolation, et les quatre autres du côté ordinateur.
